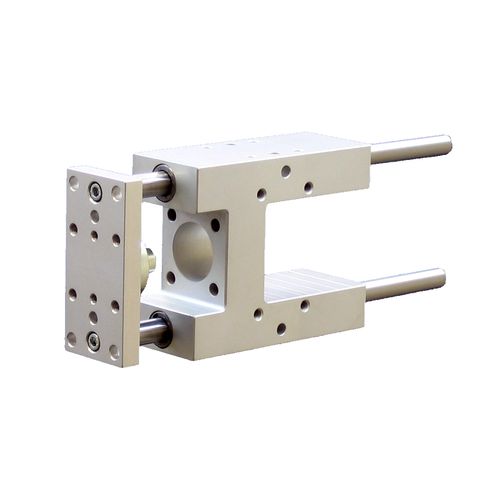

ボール状リニアガイドユニット Type 32

空気圧式ジャッキ用ISO15552ISO6432

空圧シリンダー用H型ガイドユニット ISO Ø12～Ø100 ボールブッシュまたはブロンズベアリングのロングガイド ワイパーシールで保護 オプション 耐腐食仕様 バックストップキット ロッド保護キット ロッドクランプ ISO規格に準拠したHガイドユニット このクラシックシリーズのリニアガイドユニットは、市場で最も一般的です。 フローティングカップリングがシリンダーのロッドを機械的ストレスから保護します。 ISO6432（Ø12～25）、ISO15552（Ø32～100）のシリンダーに対応し、他のタイプの空圧シリンダーや電動アクチュエーターにも対応可能です。 プレーンベアリングまたはボールベアリングのガイドユニット プレーンベアリング仕様は、静的なラジアル荷重、短いストローク、粉塵の多い環境に適しており、より経済的です。 ボールブッシュ仕様は、高精度（ラジアル方向の遊びがない）、水平方向の高荷重、ロングストローク、オフセンタリング荷重に適しています。 重要な用途には、強化シリーズとヘビーシリーズを、単純な回転防止には、Uシリーズ、クラシックまたはライトシリーズをお選びください。 防錆ガイドユニット 防錆仕様が必要な環境では、スチール部品はステンレス製（ロッド、カップリング、ネジ）、本体とフロントプレートはアルマイト処理されたアルミニウム製（参照番号の後に接尾辞/AC）が供給可能です。 すべてのステンレス製ガイドについては、34*Xシリーズをご参照ください。 ポリウレタン製のスクレーパーは、埃や汚れの多い環境用に提案できます。 ガイドユニットの保護キットとバックストップキット 保護キット（ガイド後部のロッドを包むチューブ）は、例えば、半自動機（ラベルメーカーなど）のガードハウジングを回避することができます。
