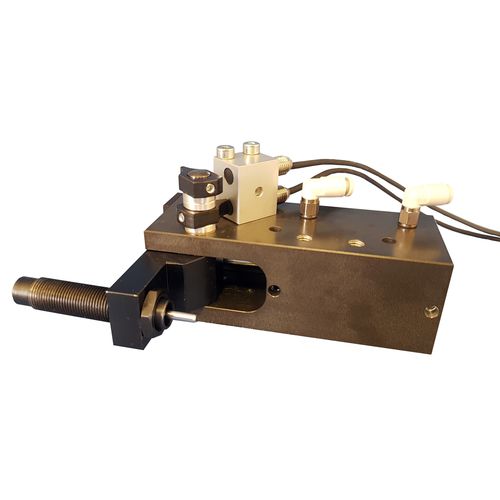

コンベヤー用停止装置 3593006

パレットの移動方向に90°回転させることで、収納可能なフィンガーを備えた空気圧式ストッパー。 トグルジョイントによるロック オプション 位置検出 リトラクタブル・フィンガーの3つの可能なコンタクト： . 油圧チョックアブソーバー . 弾性アブソーバー . ストップスクリュー リトラクタブルストップの作動原理 このリトラクタブルストップは、複動空圧シリンダーによって駆動されます。パレットまたは停止対象物の移動方向に指を90°回転させることで引き込みます。可動エレメントを停止させる際、トグルジョイントにより機械的にロックされ、高い繰り返し精度を保証します（メカニカルストップでは0.05mm以下）。 リトラクタブルフィンガーは最大1280Nの衝撃力をサポートします。速度や停止させる対象物の質量にもよりますが、一般的に接触部に減衰を与える必要があります（用途に応じて弾性または油圧）。 リトラクタブルフィンガーは標準でM8x1のタップ加工が施されています。 このタップにより、調整可能なメカニカルストップ、弾性アブソーバー、または油圧式ショックアブソーバーの取り付けが可能になります。 誘導式Ø8検出器2個による検出はオプションです。 取り付け方向により、左バージョンと右バージョンがあります。 空気圧式リトラクトストップの使用方法 このリトラクタブルストップには3つの一般的な用途があります： - コンベアストップ、ストップパレット、セパレートストップ、ストッパーシリンダーの作成 - マニピュレーターやリニア空圧ガントリーの中間位置の作成 - ワークステーション上の製品の参照
