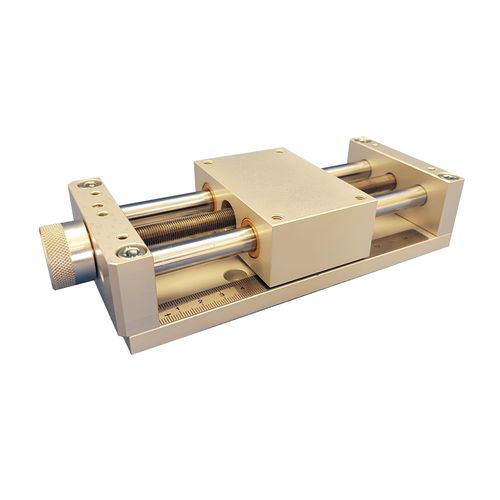

細目ねじ位置決めテーブル Type 309F
XY軸YZ手動式

細目ねじ位置決めテーブル
細目ねじ位置決めテーブル
細目ねじ位置決めテーブル
お気に入りに追加する
商品比較に追加する


特徴

方向
XY軸, YZ
タイプ
手動式
軸の数
2軸, 単軸
その他の特徴
コンパクト, -翻訳中-, 位置表示器付き, 細目ねじ, 台形ねじ
ストローク

最大: 200 mm
(7.874 in)

最少: 0 mm
(0 in)

積載量

1 kg, 2 kg, 5 kg
(2.2 lb, 4.41 lb, 11.02 lb)

詳細

メートル細目ネジで駆動する手動位置決めテーブル。 グリップノブで作動。 ブロンズベアリング上の2本のロッドでガイド。 頑丈で経済的なテーブル。 309Bシリーズと交換可能。 オプション 位置決めインジケーター 位置決めクランプ ベースプレート(定規付きまたは定規なし) XYまたはYZテーブルでの組み立て 手動ファインピッチスクリューテーブルの使用 テーブル付属のグリップノブで操作します。 位置のロックは、アクセスやスペースに応じて、B1位置(フロントプレートの上)またはB2位置(エンドプレートの端)で、メートルねじで行われます。 位置は、ベースプレート上のメカニカルインジケータまたは定規で確認できます。 フレームへの固定は、2つのエンドプレート(ラミネート穴)または垂直アプリケーション用の「Z軸」バージョンのエンドプレートによって行われます。 手動ファインピッチテーブルの位置決め精度 これらのテーブルの軸方向の位置決め精度は、<0.20mm(実際には0.05~0.15mm)です。これは、位置決め後に軸方向の遊びがほとんどなくなり、伝達ベアリングの遊びがなくなるため、スクリュー・ナットシステムの軸方向の遊びだけが残るからです。 2軸または3軸の手動テーブルの組み立て 手動XYテーブルの組み合わせ:XYクロステーブルを作成するために、上部テーブルのベースプレートを使用して、テーブルを1つ上に取り付けることができます。 手動YZテーブルの組み合わせ:「Z軸」バージョンの垂直テーブルは、水平テーブルの本体に直接、または本体に追加のネジを使って取り付けます。 手動テーブルの他の可能性 100%交換可能な同じテーブルで、台形ねじのタイプもあります。

---

カタログ

この商品のカタログはありません。
