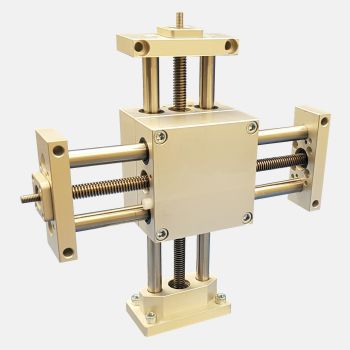

YZ位置決めテーブル Type 308N
XZXYZ軸精密

YZ位置決めテーブル
YZ位置決めテーブル
YZ位置決めテーブル
お気に入りに追加する
商品比較に追加する


特徴

方向
XYZ軸, YZ, XZ
その他の特徴
精密, 標準, 台形ねじ
ストローク

最大: 300 mm
(11.811 in)

最少: 0 mm
(0 in)

速度

最大: 0.25 m/s
(0.82 ft/s)

最少: 0.02 m/s
(0.07 ft/s)

積載量

3 kg, 6 kg, 12 kg, 23 kg
(6.61 lb, 13.23 lb, 26.46 lb, 50.71 lb)

詳細

電動機用昇降テーブル 垂直に使用するための補強された端部による固定 ボールスクリューまたはリードスクリューで駆動 ボールブッシュ上の2本のロッドでガイド (リードスクリューの場合はプレーンベアリング) オプション モーター適合(モーターは付属しません) XZまたはXYZテーブルでの組み立て リフティングテーブルのモーター適合 これらのリフティングテーブルはモーターなしで納品されますが、モーターの適合は弊社で行うことができます。 特に標準的なモーター(NEMA17またはNEMA23)については、いくつかの適合が標準となっています。お客様のモーターの寸法が記載されていない場合は、弊社にご連絡いただき、弊社の粗部品からお客様のモーター適合の可能性をご確認ください。 電動化されるリフティングテーブルのプレゼンテーション 台形ねじバージョンは不可逆で、軸方向精度は0.15mm未満です(実際には0.02~0.10mm)。 ボールねじバージョンはリバーシブルで、軸方向精度は<0.07 mmです。 最大ストロークは300mmで、任意の中間ストロークが可能です。 XZ、YZまたはXYZシステムのテーブルの組み立て クロステーブルXZの場合、オプション308922*を使用することで、テーブルをボディに直接取り付けることができます(テーブルのボディに滑らかな穴があきます)。 YZまたはXYZテーブルの場合、リフティングテーブルのエンドプレートは本体または308型水平テーブルのベースプレートに固定されます。 一般的に垂直用途ではエンドプレートで固定されますが、頑丈なエンドプレートに移動する荷重を固定して水平に使用するために本体で固定することも可能です。

---
