RFIDアンテナ

UHF用PCB

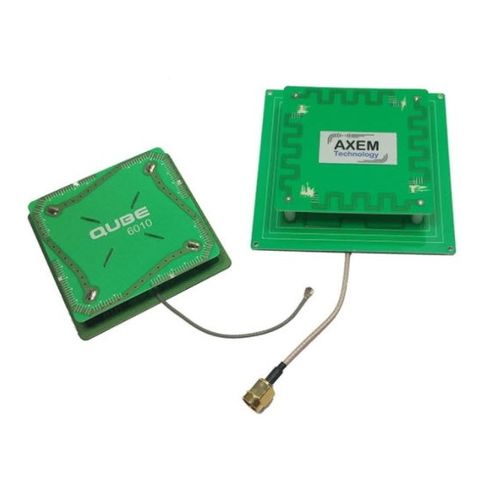

AXEM Technology UHF RFID quadrifilare OEMアンテナは、RFIDリーダーに最適な統合性能をもたらします。 40 x 40 mmから79 x 79 mmまでのサイズがあり、さまざまな接続端子（SMA、CMP、UFL...）を備えています。 AXEM Technologyは、これらのアンテナをRED 4s UHF OEMモジュールと組み合わせています。 寸法 QUBE 4010。40 x 40 10,7mm MTQMA 4510: 45 x 45 x 10mm QUBE 6010:60 x 60 x 10.7mm MQMA 7910:79 x 79 x 10mm アンテナタイプ クアドリファイラー ゲイン QUBE 4010:0 MTQMA 4510： -2.0 dBiL @ 866MHz QUBE 6010の場合：2.5 MQMA 7910: 0.5 dBiL @ 867.0 MHz 帯域幅 QUBE 4010:16 MHz (ピークゲインで-3dB) MTQMA 4510: 12 MHz @ -10 dB R.L QUBE 6010:30MHz/ 24MHz (ピークゲイン時に-3dB) MQMA 7910:15 MHz @ -10 dB R.L アキシャル比 QUBE 4010: 1.3 MTQMA 4510該当なし QUBE 6010: 1.3 MQMA 7910:該当なし VSWR QUBE 4010:0 MTQMA 4510: 2.0 : 1 max. QUBE 6010:0 MQMA 7910: 2.0 : 1 最大 インピーダンス QUBE 4010:0 MTQMA 4545： 50Ω QUBE 6010:0 MQMA 7910:50Ω ビーム幅 QUBE 4010:N/A MTQMA 4510: 130 deg typ QUBE 6010：N/AN/A MQMA 7910110°タイプ
