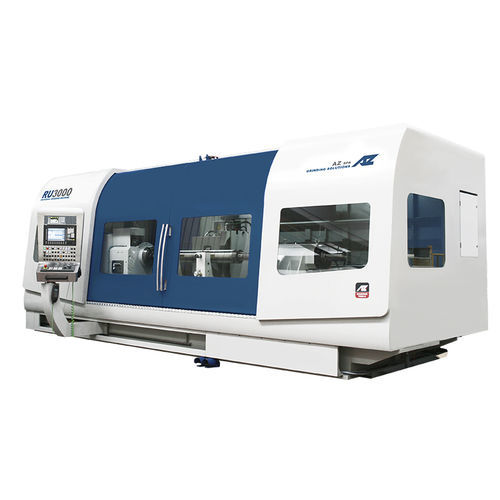

円筒研削機 RU3000

円形バー用一般的CNC

粉砕機RU3000の提案はブローチの工程に従って設計されている。この粉砕機は軸線Z.に沿うキャリッジ粉砕車輪の動きのための平らなガイドおよびガイド「V」が付いている良質の鋳鉄の単一基盤によって、構成される。 表面は粉砕車輪の頭部の異なった位置の直線性そして平坦の最高の精密を保障するために手で擦れる。キャリッジの粉砕および基盤間の接触は特別な減摩のプラスチック（Turcite）から成っている。 キャリッジ粉砕車輪のＸ軸は良質の鋳鉄から、正常化されて成っている。完全な直線のための強制潤滑を用いる二重プリズム ガイド。方向ガイドに側面力に抗力が高いがある。粉砕の頭部の横断動きはSiemensのブラシレス モーターによって運転される再循環の球の非常に高精度によって与えられる。位置を監視してそれはCNC （Ｘ軸）によって制御される線形エンコーダーHeidenhainによって検出される。縦方向の動き（Z軸）は再循環ねじによって前もって積まれる球によって与えられる。機械は二重紡錘の粉砕車輪を備えている。頭部は20°および200°の自動的に回る。回転の錠は油圧に締め金で止めることによって構成される。粉砕の頭部の回転は0°から140°にある: 正確さ- 0.01mm --を置く; 反復性- 0.005 mm --を置く。
