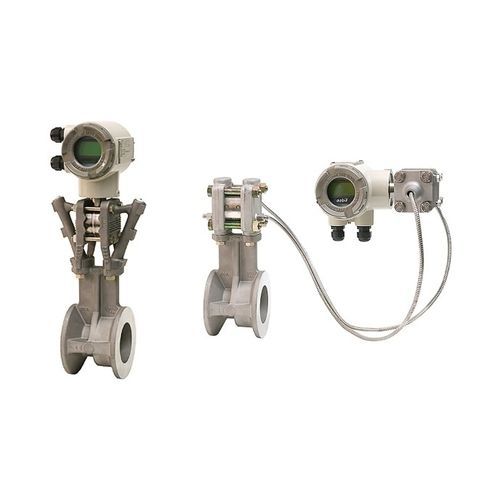

渦流流量計 MVC3 series

差動質量蒸気用

STEAMcubeは、飽和蒸気を計測するために開発された特殊用途の流量計です。圧力補正機能を内蔵しており、圧力変動がある場合でも正確な質量流量の計測が可能です。必要な上流側直管長が極めて短いため、従来は流量計を設置でき なかった場所にも設置可能です。また、サイズが小さいため、装置全体のコンパクト化も容易です。 質量流量測定時の蒸気条件の変化に対応します。 上流側の直管長が短いので、あらゆる配管レイアウトに対応できます。 小流量でも出力が途絶えることなく処理できます。 差動式流量計の常識を覆す低圧損・高範囲をカバー。 アナログ・パルス同時出力 デュアルセンサー STEAMcubeに使用されているセンサーは差圧と静圧を同時に測定し、質量流量の出力を正しく算出することができます。静圧センサは蒸気の流量を測定する際に重要な密度の変化を補正し、STEAMcubeは飽和蒸気圧における静圧値から蒸気温度を計算するための蒸気テーブルを内蔵しています。 デュアルセンサーは、一般的な渦流量計の温度補償方式よりも応答性が良く、スチームトラップの開閉による圧力変動にも対応できるため、より正確な出力が得られます。 自己水封構造 頑丈な発信器も、蒸気に直接触れると高温になります。自己水封構造では、排出された蒸気が発信器（ダイヤフラム）を保護します。
