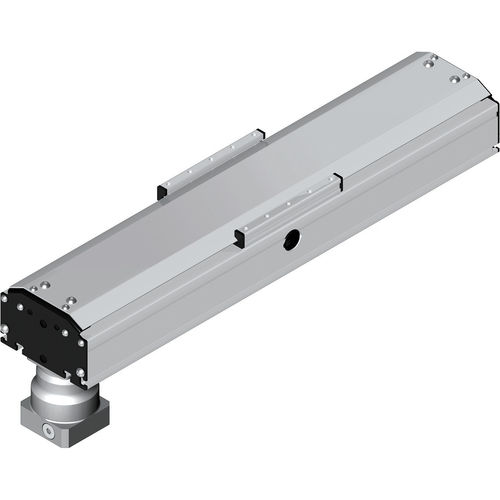

電動リニア ユニット DLZPVI

プロファイルタイミングベルトアルミニウム製

このユニットは、2つの統合されたローラーガイドを備えた長方形のアルミニウムプロファイルで構成されています。 キャリッジはベルトドライブによって移動されます。 駆動側では、プーリーは遊星歯車のシャフトに引っ張られています。 ベルトの張力は、ドライブの反対側で簡単なネジ調整によって再調整できます。 特殊な湾曲したアルミニウムシートがキャリッジ側を覆っています。 キャリッジとアルミニウムシートの間には小さな隙間しかありません。 その特別な設計のため、プーリ領域の上にキャリッジを駆動することが可能です。 この事実は、ユニットを非常にコンパクトにしています。 カバープロファイルは、取り付け位置に応じて調整できます。
