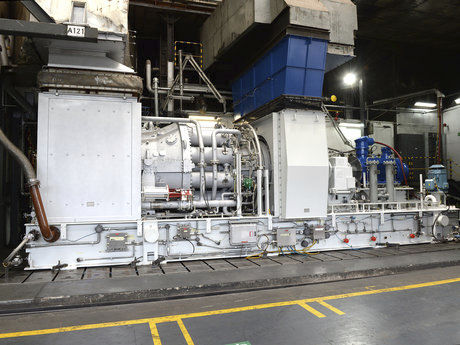

ガスタービン Frame 5/1PA

電力生産用一軸式

クラス最高の稼働率と信頼性を誇る、強固な基盤に支えられた一軸型ガスタービン メリット 原動機として優れた稼働率と信頼性、長寿命設計を実現 燃焼器の操作性や健全性に影響を与えることなく、燃料の柔軟性を高めることができます。 メンテナンス性を考慮したコンパクトなパッケージデザイン、エンジンと補機類のシングルリフト式ベースメントを採用。 特徴 旧N、P、PA型に採用された17段の軸流圧縮機 STD/LHE用デュアルフューエル機能付きマルチ缶DLN1燃焼システム 一軸タービンホットエンドドライブ構造、非冷却バケット付き2段タービン アプリケーション 製油所、石油化学、肥料 産業用、および熱電併給 天然ガス燃料、周囲温度15℃、吸気排気ロスなし、海面、相対湿度60％のISO条件にて。ギアボックスとジェネレーターの平均的な効率を想定しています。パッケージ寸法は駆動機器を含む。 燃料の柔軟性 燃料ガス中のC2+レベルが上昇した場合の燃焼器の運転能力を評価するため、DLN1ハードウェアでシングルチャンバー、フルスケール試験キャンペーンを実施しました。現在、フレーム5/1PA DLN1ユニットに搭載されている標準的なハードウェアは、燃焼器の操作性や完全性に問題はなく、最大40％のC2+（C2～C4アルカン）を含む燃料ガスを燃焼するのに適しています。 燃料組成 Frame 5/1PA DLN1は、重質炭化水素（最大エタン含有量25％または最大プロパン20％）、不活性ガス（最大CO225％または最大N225％）、最大20％の水素、液体燃料（湿式42ppmの留出油＃2）の燃焼が可能です。 性能向上 標準/LHE構成のオプションとして、メンテナンスプラン強化（35,000/70,000時間）を提供することができます。
