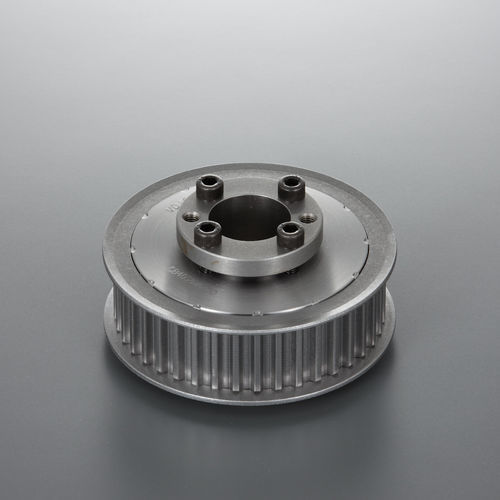

テーパー滑車 STS

バンロックはくさび効果による摩擦締結装置の一種で、​ねじを締め付けることで、インナーリングのくさび効果で​面圧を発生させ、固定する装置です​。 バックラッシ ゼロによる応答性向上と高い伝達能力が期待できます。 特長 1. 面倒な軸穴加工や、キー溝加工は一切不要です。くさび作用による強力な締結力を発揮します。 2. 摩擦締結構造のため、ノンバックラッシで振動・衝撃による軸のヤセ、焼付などの心配は無用です。 3. キーレスのため、軸上の任意の位置に取付けができ、位置決め位相合わせが簡単かつ自由です。 4. センタリング効果に優れています。 5. 軸への取付けは、クランプねじを締めつけるだけ。取外しもねじをゆるめ、取外し用ねじ穴にクランプねじをねじ込むだけで簡単に行うことができます。 構造・原理 ランプねじを締め込むことにより、プーリが軸方向に引っ張られ移動します。 このとき、インナーリングとのテーパ面におけるくさび効果により、軸およびプーリ内径部方向に押しつける力が発生し、軸とプーリは締結されます。
