CNC旋盤 TK36Y
横型3軸平台

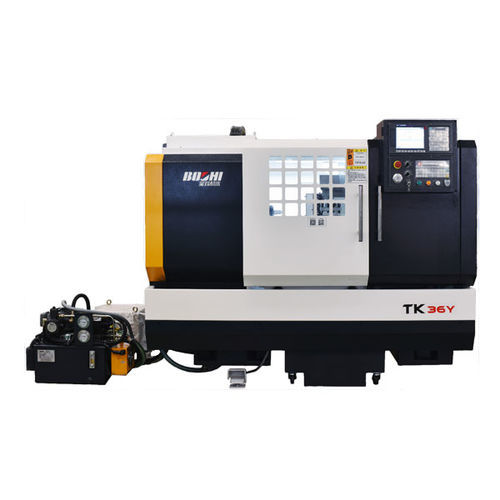

CNC旋盤 - TK36Y - Baoji Zhongcheng Import&Export Co., Ltd. - 横型 / 3軸 / 平台

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ

CNC

主軸の向き

横型

軸の数

3軸

構造

平台

スピンドル

A2-5

ツールステーション数

4ツール

応用

ドリル

性能

高性能

複合機能

ミリング, ネジ立て

回転速度

最大: 3,000 rpm
(18,849.556 rad.min-1)

最少: 140 rpm
(879.646 rad.min-1)

最大切断長

500 mm
(20 in)

貫通穴のサイズ

42 mm
(2 in)

X軸

120 mm, 230 mm, 510 mm
(5 in, 9 in, 20 in)

早送り速度X

6 m/min

早送り速度Z

8 m/min

公称出力

5.5 kW
(7.5 hp)

最大トルク

83 Nm
(61 ft.lb)

全長

2,370 mm
(93 in)

全幅

1,280 mm
(50 in)

全高

1,610 mm
(63 in)

重量

1,700 kg
(3,748 lb)

詳細

TK36Yは、小型非鉄金属加工用に開発された旋削・フライス加工一体型CNC旋盤です。各種旋削加工はもちろん、フライス加工、ドリル加工、タッピング加工など、Y軸パワーユニットによる加工が可能です。独立した主軸構造、安定した運転、無段階の速度調整。冷却水タンクは分離式で、メンテナンスと清掃が簡単です。精度エグゼクティブスタンダードを参照してください：GB / t25659.1-2010 の簡単な CNC の横の旋盤の部品 1: 正確さの点検。位置決め精度：X/Y/Z(mm)-0.032/0.032/0.040 繰り返し位置決め精度X/Y/Z(mm)-0.009/0.009/0.011 真円度/円筒度(mm)： 0.004/0.027(300mm)

---

これは自動翻訳です (英語の原文を読む)
