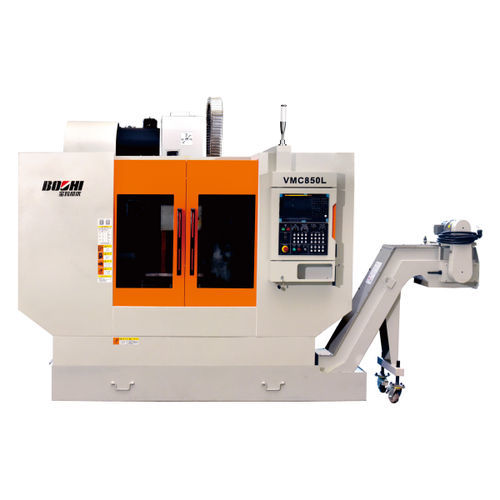

3軸マシニングセンタ VMC850 series
縦型24ツールステーション16ツール

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
ツールステーション数: 24ツールステーション, 16ツール, 20ツール
関連機能: 製粉, タップ加工, ドリル
応用: 自動車産業用, 型用
その他の特徴: 高速, 高剛性
X軸移動距離: 800 mm
(31.5 in)
Y軸移動距離: 500 mm
(19.69 in)
Z軸移動距離: 500 mm, 550 mm, 600 mm
(19.69 in, 21.65 in, 23.62 in)
回転速度: 8,000 rpm, 12,000 rpm
(50,265 rad.min-1, 75,398 rad.min-1)
出力: 7.5 kW, 11 kW
(10.2 hp, 14.96 hp)
X軸の移動速度: 16 m/min, 24 m/min, 32 m/min, 48 m/min
Y軸の移動速度: 16 m/min, 24 m/min, 32 m/min, 48 m/min
Z軸の移動速度: 12 m/min, 15 m/min, 30 m/min, 48 m/min
最大テーブル積載量: 450 kg, 500 kg, 600 kg
(992 lb, 1,102 lb, 1,323 lb)
最大ツール重量: 8 kg
(17.6 lb)
位置決め精度: 0.003 mm
(0.00012 in)
繰返し精度: 0.008 mm
(0.00031 in)
総重量: 5,000 kg, 5,500 kg, 6,000 kg, 6,500 kg
(11,023.11 lb, 12,125.42 lb, 13,227.74 lb, 14,330.05 lb)
全長: 2,700 mm, 2,800 mm
(106.3 in, 110.2 in)
全幅: 2,300 mm, 2,450 mm, 2,500 mm
(90.6 in, 96.5 in, 98.4 in)
全高: 2,630 mm, 2,650 mm, 3,050 mm
(103.5 in, 104.3 in, 120.1 in)

詳細

高剛性、高精度、高速、高効率、高信頼性、大トルク。作動範囲も広い。これらの機械は自動車、オートバイ、製造業、ミシン、モーターおよび器械の企業でバルブタイプ、カム、型/型および版/ディスクタイプの工作物のフライス削り、穴あけ、カウンターボーリング、ボーリング、叩くことおよび逆沈みに使用されます。特に、あらゆる種類の複雑な2D/3D凸/凹型や複雑な内径/外径面に適しています。中・小バッチの多品種生産にも、自動ラインに連結しての大量生産にも対応します。これらの機械を使用すると、製造設備を節約し、生産サイクルを短縮し、加工精度を保証し、生産性を向上させることができます。 3軸の長方形硬化スライディングガイドウェイ。 X軸とY軸にはリニアガイドを使用し、Z軸には長方形焼入れすべりガイドを使用します。 X、Y、Z軸には有名メーカーのリニアローラーウェイとサイレンスリードスクリューを使用。

---

これは自動翻訳です (英語の原文を読む)
