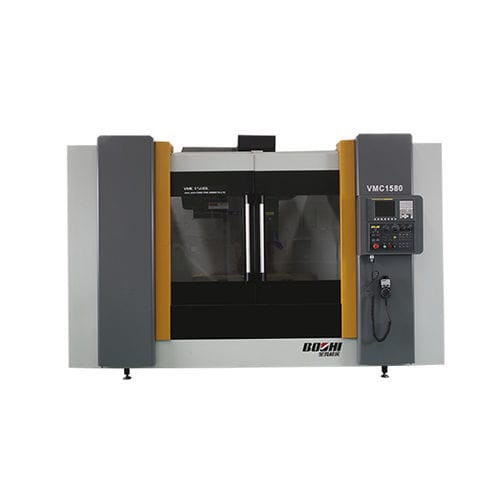

3軸マシニングセンタ VMC1580
縦型ISO 5024ツールステーション

3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
ISO 50
ツールステーション数
24ツールステーション, 16ツール, 20ツール
関連機能
製粉, タップ加工, ドリル
応用
型用
その他の特徴
高速, 高剛性
X軸移動距離

1,500 mm
(59.06 in)

Y軸移動距離

800 mm
(31.5 in)

Z軸移動距離

700 mm
(27.56 in)

回転速度

7,000 rpm
(43,982 rad.min-1)

出力

15 kW, 18.5 kW
(20.39 hp, 25.15 hp)

X軸の移動速度

16 m/min

Y軸の移動速度

16 m/min

Z軸の移動速度

12 m/min

最大テーブル積載量

1,500 kg
(3,307 lb)

最大ツール重量

15 kg
(33.1 lb)

位置決め精度

0.005 mm
(0.0002 in)

繰返し精度

0.01 mm
(0.00039 in)

総重量

12,500 kg, 13,000 kg
(27,557.78 lb, 28,660.09 lb)

全長

4,300 mm
(169.3 in)

全幅

3,750 mm
(147.6 in)

全高

3,100 mm
(122 in)

詳細

3軸の長方形硬化摺動案内面。特徴:高剛性、高精度、高速、高効率、高信頼性、大トルク。作業範囲が広い。 自動車、オートバイ、製造業、ミシン、モーターおよび器械の企業でフライス削り、穴あけ、カウンターボーリング、ボーリング、タッピングおよび弁タイプ、カム、ダイス/型および版/ディスク タイプ工作物のためのこれらの機械は使用されます。特に、あらゆる種類の複雑な2D/3D凸/凹型や複雑な内径/外径面に適しています。中・小バッチの多品種生産にも、自動ラインに連結しての大バッチ生産にも対応します。 これらの機械を使用すると、製造設備を節約し、生産サイクルを短縮し、加工精度を保証し、生産性を向上させることができます。

---
