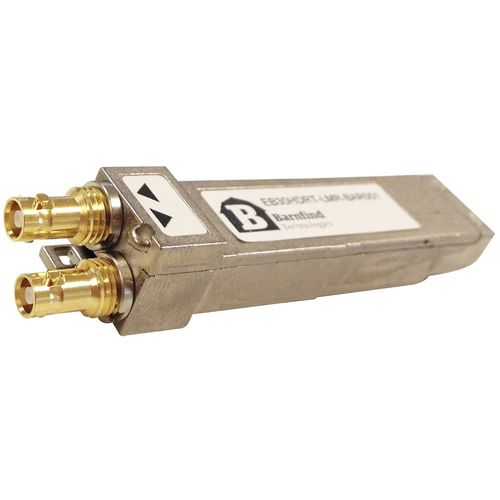

SFPトランシーバー EB30HDRT-MM

EB30CSRT-MMは、75Ω同軸ケーブルで最大2.97GbpsのSDI信号を75ΩDIN1.0/2.3コネクタで送受信するために設計された電気的emSFPトランシーバモジュールです。ケーブルドライバは、SMPTE 424M/SMPTE 292MおよびSMPTE 259Mに準拠するために、2つの選択可能なスルーレートを提供します。イコライザは、SMPTEテストパターンのDC成分を補正するDCリストアを搭載しています。 EB30CSRT-MMは、2線式シリアルインターフェースにより、モジュールの識別情報および診断モニタを提供します。また、現場でのシステムアップグレードやメンテナンスのためのホットプラグ対応ソリューションです。 EB30CSRT-MMは、他のMSAピンアウトの光ビデオSFPと交換可能であり、製品の柔軟性を向上させます。また、SMPTE規格に準拠しているため、短期間での市場投入が可能で、開発工数やコストの削減にもつながります。EB30CSRT-MMは、鉛フリー、RoHSに準拠しています。 SMPTE 424M、SMPTE 292M、SMPTE 259Mに準拠 DIN 1.0/2.3 75Ωコネクター Rxイコライザー。 ベルデン1694Aケーブルを最大でイコライズします。2.97Gb/sで120m、1.485Gb/sで140m、270Mb/sで400m。 Txケーブルドライバ内蔵 DVB-ASIを270Mb/sでサポート SD-SDI、HD-SDI、3G-SDIのビデオパソニックパターンに対応 ホットプラグ対応 シリアルインターフェースで以下のような制御が可能です。 出力スルーレート(SDまたはHD/3G) 入力信号検出 (RX_LOS) 電圧・温度監視 モジュール情報 低消費電力 - 標準 467mW 単一電源 +3.3V 鉛フリー、RoHS対応 動作温度範囲：-40℃～80 58.5mm x 13.4mm x 8.6mm emSFPパッケージ ギャングケージ、スタックケージ実装対応
