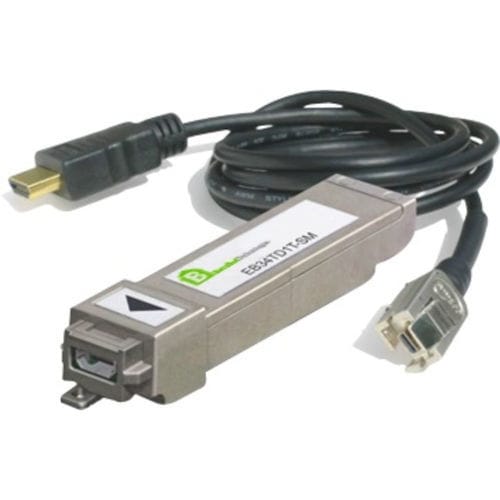

HDMI（高精細度マルチメディアインターフェース）ビデオ送信器 EB34TD1T-SM

8チャンネル

EB34TD1T-SMは、SDIをスケーリングアーチファクトなしでHDMI信号出力に変換するために設計された電気的emSFPトランスミッタモジュールです。 ビデオsfp EB34TD1T-SMは、3G/HD/SD SDI to HDMI1.4 and DVI1.0 ビデオsfp（emSFP）コンバータです。このビデオSFPは、3G/HD/SD SDIをスケーリングアーチファクトなしにHDMI1.4信号に変換するために設計されています。 3G/HD/SD-SDIのオーディオチャンネルは最大8チャンネルまでHDMIストリームに再エンベデッドされています。 SFPはHDMIタイプDコネクタを搭載し、ケーブルEB00CC04-02C（DVI）およびEB00CC04-02C（HDMI）とロックするリテンションクリップを装備しています。 SMPTE 424M、SMPTE 292M、SMPTE 259M、SMPTE 425A（マッピング1）、SMPTE 425B（372M マッピング） SDI Reclocked Loopbackからホストコネクタへの接続 対応するフォーマット525/625, 720p/1080i (50/ 59.94/60 Hz), 1080p (23.98/24/25/29.97/30/50/ 59.94/60 Hz) HDMI出力。 24ビット（3x8ビット）、BW=150MHz RGB 4:4:4、YCbCr 4:2:2、YCbCr 4:4:4 DVI 1.0モード RGBレンジ（フル/SMPTE） 最大8チャンネルのオーディオエンベッド（PCM） HDMI 1.4タイプDコネクタ ロック機構付きHDMIタイプDプラグ対応（EB00CA04ケーブルアッセンブリシリーズ） ホットプラグ対応 を含むシリアルインターフェースによる制御。 EDIDの読み込み HDMIインターフェース設定 オーディオマッピング 電圧・温度監視 モジュール情報 低消費電力 - 標準 1032mW 単一電源 +3.3V 鉛フリー、RoHS対応 動作温度範囲：-20℃～80 64.1mm x 13.4mm x 8.6mm SFPパッケージ ギャングケージ、スタックケージ実装対応
