ロ－タ－造粒機

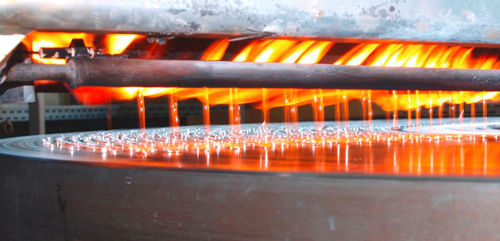

液体アルミニウムは、鋳造炉または輸送用るつぼからバッファーチャネルに移送されます。フロートを備えた円錐形のレギュレーター・プラグが、バッファー流路に続く鋳造流路のレベルを調整し、鋳型内の充填レベルを一定に保ちます。鋳造チャネルのレベルが上昇すると、排出口の断面が狭くなり、アルミニウムの流入が減少します。 アルミニウムは、ダイの微細な穴を通って回転する鋳造プレート上に移動します。同時に、ゴムに取り付けられたダイスは、振動モーターによって連続的な垂直振動を受け、穴から流入したアルミが液滴に分離するのを促します。液滴は回転プレートに当たると直ちに固化し、ノズルから噴射される水によって下から冷却される。冷却水の温度は、熱交換器を内蔵した第二の密閉冷却回路によって調整され、一定レベルに維持される。 回転プレートの上部に取り付けられた高圧ファンにより、落下した顆粒は着地位置から回収シュートへと吹き飛ばされ、そこから包装ステーションへ搬送されるか、コンテナへ搬送される。取り出し位置の直後には、フェルトローラーで回転板に離型剤を塗布し、粒が回転板に付着するのを防ぎます。造粒物の大きさは、鋳型の孔径や振動発生装置の周波数を調整することで変えることができる。造粒物は主に鉄鋼業で脱酸目的で使用される。 - 大きなボールベアリング式旋回リングの上に置かれた水冷式キャスティングプレート - ヘリカルギア式モーター
