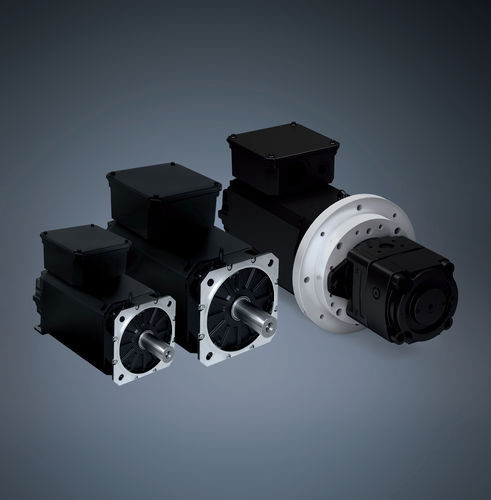

三相サーボ モーター DS2 series

400VIP54IP23

Baumüller社のシンクロナスモーターのモーター名はDSです。"DS "はドイツ語で三相電流同期モーター（"Drehstrom-Synchronmotor"）を意味しています。 三相電流同期モータの機能原理 ローターに接着された磁石が永久磁界（北極と南極）を発生させるため、永久に励磁される同期モーターである。 スタンド（ハウジングともいう）の巻線U、V、Wに電流を流すと、巻線の周りに磁界が発生する。この磁界とローターの永久磁界により、北極と南極は直ちに引き合い、同極は反発する。これにより、モーターの回転運動が行われる。 このようなモーターの構造により、ハウジングとローターの回転磁界の周波数は常に同じになります。これを同期回転磁界周波数と呼び、このモーターを同期モーターと呼んでいる。これに対して、非同期モーターでは、ハウジングとローターの回転界磁の周波数は決して同じではありません。これを非同期回転磁界周波数といい、このモーターを非同期モーターと呼んでいる。 同期電動機のアニメーション このアニメーションは、三相巻線システムを示しています。より分かりやすくするために、スケッチではローターの代わりに単純な永久磁石を示しています。巻線に電流が流れると、前述のようにモーターハウジング内に回転磁界が発生します。これが回転子の永久磁石にも流れ、トルクとなる。回転子は回転運動を行い、磁界の回転に追従する。
