強度試験用ベンチ B_23111

機能的コンピュータ制御アクチュエータ用

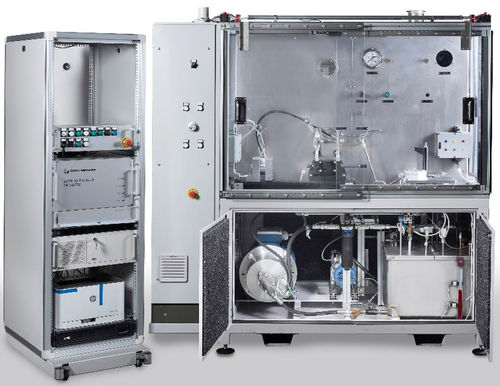

B_23111テストベンチは、フライトサーフェス用のサーボアクチュエートジャックの機能テストと荷重対時間ダイアグラムを完了するために設計されています。 - プルーフテスト：アセンブリの過圧テスト - ゼロフロー：サーボバルブの油圧チェック - 荷重機能試験 - ジャッキの漏れ - ジャッキの作動 - フィードバックセンサ位置試験 上部のテストボックスは、インターロック式のドアで、アクチュエータを2つの位置に収納することができ、すべてのテストを実施することができます。試験のステップはソフトウェアにより完全に自動化されており、制御PCは定期的にオペレータに確認を求めます。 定期的にオペレーターに確認されます。 下部のボックスには、試験を実現するためのすべての油圧機器、バルブ、メーター、そして機能試験用のパッシブ負荷の制御システムが含まれています。 外部コンソールは、テストベンチの完全な制御を可能にし、センサーから来るすべてのテストデータを監視し、保存することができます。DASシステムはNIハードウェアをベースにしています。 DATI TECNICI: - OILMIL H 5606 - 容量：60リットル - 温度：35°C [+/-5°C］ - 流量：0 ÷ 15 lpm - オイル供給ライン: 2 - 作業圧力:300バール - 耐圧:425バール 計装: - 流量計 0.03 ÷ 40 lpm - 温度プローブ PT100 (1) - 圧力センサー 0 ÷ 45 MPa [+/-0,04 - ロードセル 0 ÷ 500 Kg 安全装置 - インターロックドア - 非常ボタンとセーフティモジュール - 安全圧力スイッチ - 安全サーモスタットスイッチ 電源: - 電気：15 kW 400V 3F+N+PE - 空気 - 水 3.5バール/1/2" 寸法・重量 - 長さ、幅、高さ：2000 x 1100 x 2000 mm。 - 重量: ~ 800 kg カラー - スタンダードグレー RAL 7035 注意 - 顧客の要求として。
