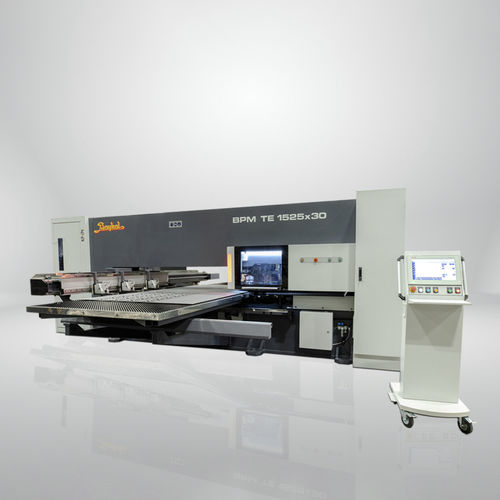

CNCパンチングマシン BPM TE

電動金属板用独立型

スムーズなプロセスと高い機械稼働率 - 12ステーション - インデクサブルDステーション3基 - 全軸サーボモータ - 900 ストローク/分 - O型フレーム - 2540 x 1540 mm 作業範囲 X x Y (位置変更なし) : 2540 x 1540 mm 最大打撃力：30トン フレームデザイン：O型フレーム ステーション数：12ステーション インデクサブルステーション数：3ステーション CNC制御装置（タッチパネル）:ボッシュ MTX CNC / 15,6'' TFT - Windows 7 ネスティングソフトウェアランテックシャープパンチ サーボモータ/ドライバ Rexroth社製 位置決め精度：±0.1mm 繰り返し精度：±0.04 mm 最大ツール交換時間（マルチツール）......1秒1秒 最大工具交換時間(タレット) :3秒 X、Y、Z、C1、C2、T軸 Z軸ストローク：30mm 速度 X 軸：100m/min. 速度 Y軸：80m/min. 速度複合軸(X+Y) :128 m / min. 速度 C1/ C2 : 100 rpm 速度T : 30 rpm 最大パンチング速度（1mmニブリング） :900 ストローク / 分 最大パンチング速度（25 mmニブリング） :360 ストローク／分 最大ワーク重量：170 kg 最大シート厚：6.4 mm 最大パンチング径板厚6.4mm時の最大パンチング径 : 25mm シートクランプ数 : 3
