容量型ひずみゲージ

抵抗リニア単グリッド

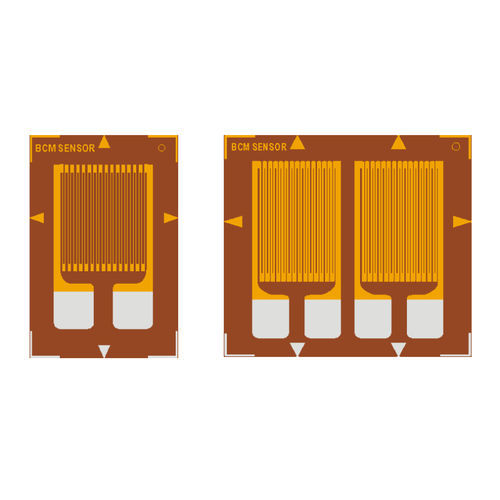

BCMセンサーのリニアストレインゲージは、ベンディングビームの動作原理を採用した精密力変換器の製造用に特別に開発されたものです。この特殊な用途のために、リニアストレインゲージは温度とクリープを補償し、要件に応じてカプセル化またはオープンフェイスのいずれかを選択することができます。 カルマゲージは、有効弾性率補償（EMC）付きで製造することが可能である。EMCゲージを使用することで、補正抵抗が不要になり、感度補正が可能になるため、低コストな力変換器の製造に多く使用されています。 クリープ補正には、18種類のクリープコードがあります：「N10、N9、N8、...、O、...、P5、P6、P7″です。N10」は最もネガティブなクリープコードで、「P7″」は最もポジティブなクリープコードです。O "は中程度のクリープコードを表します。特定のストレインゲージについては、次ページの「オプション*9」にて、その寸法以下のクリープコードをご確認ください。クリープコードのカスタマイズについては、BCM SENSORにご相談ください。 ひずみゲージの自己温度補償（STC）、クリープ補償、EMCの詳細については、BCM SENSORのホームページの該当記事をそれぞれご参照ください。 裏打ち材-。 変性フェノール樹脂（F）、変性ポリイミド樹脂（I）、積層ポリエーテルケトン（B）、進化型積層ポリイミド（A）、積層ポリイミド（L）。 使用温度範囲 -裏打ちFのための30~+80℃、裏打ちIのための-85~+150℃、裏打ちBのための-45~+150℃、裏打ちAのための-195~+200℃、裏打ちLのための-55~+150℃。 Tolerance Of Resistance - 抵抗の許容範囲 <±0.1% ゲージファクター分散-。 1000μεで10^7
