静水圧レベルトランスミッタ LV36

液体用貯蔵タンク用浸水可能

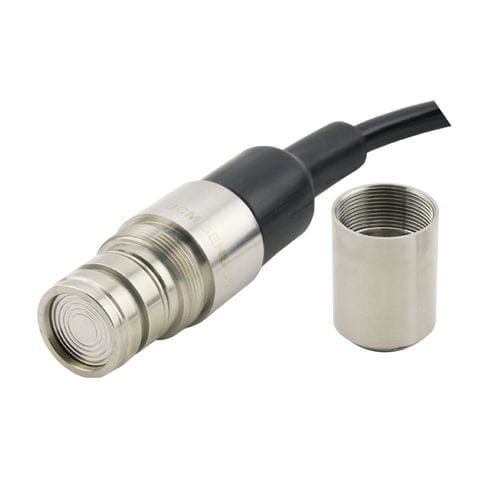

316Lステンレス鋼から完全に作られた、モデルLV36液面変換器とトランスミッタは、レベル測定のために希薄な液体中に浸漬するように設計されています。LV36の動作原理は、測定される液面に対応する液柱によって生じる静圧を測定することです。LV36の測定基準は、大気圧を測定に含める必要があるかどうかによって、絶対圧またはゲージ圧のいずれかを選択することができます。したがって、LV36を液体中に設置した場合、さまざまなレベル測定アプリケーションに適しています。この目的のために、LV36の環境保護はIP68の要件を満たしています。 BCM SENSOR社製の圧力センサー101B(a19G)を組み込んだモデルです。圧力センサーはフラッシュダイアフラムを採用し、砂利による破損や液体媒体中の有機物（雑草など）の被りを防ぐため、金属フィルターで保護できる設計になっています。LV36の前面にはステンレススチール（SS）製のキャップが採用され、圧力センサーを完全に封じ込めることができます。フラッシュダイアフラムにより、SSキャップを外してLV36を粘性流体中に設置すると、その粘性流体の液位を測定することができます。 標準的な測定基準はゲージ圧（または相対圧）であり、LV36では電気ケーブルに含まれる硬いベントチューブによって実現されています。 LV36の測定範囲は、0～1mから0～200m水柱（mH2O）まで、精度は0.25%fs（fs=フルスケール）まで可能です。LV36トランスミッターの場合、その出力信号はカレントループ（4～20mA、標準）のいずれかに設定することができます、
