容量型ひずみゲージ

補償抵抗

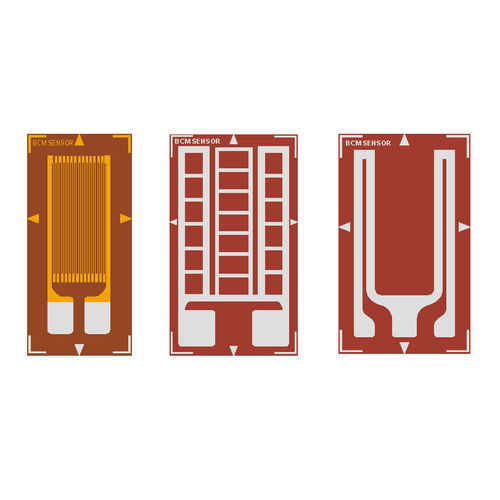

BCMセンサーのボンダル抵抗器（BR）は，変換器用ホイートストンブリッジ回路のゼロ調整，感度調整（または統一），ゼロオフセットと感度ドリフト（またはスパン）の温度補償を目的として設計されています。金属箔ひずみゲージのような薄層設計のため、ひずみゲージを接着している間にBrを同時に接着することが容易である。 用途に応じて、様々な金属箔をオプションで用意しています。温度係数の低いコンスタンタン箔は、ゼロ調整、感度調整に特化した箔です。温度係数の高い(*)バルコ、ニッケル、銅は、ゼロオフセットや感度ドリフトの温度補償に使用します。 (*):TCR（抵抗温度係数）は、ニッケルが5500ppm/℃、バルコが4300ppm/℃、銅が3900ppm/℃。 上記の目的を実現するために、さまざまな抵抗器のパターンが用意されています。そのパターン設計により、BRの抵抗値を整える方法は、切断（C）、固定（F）、摩擦（R）、短絡（S）の4つに区別される。 補正抵抗器を正しく選択するために、BRの特徴をより深く理解するために、まず「注文情報」と「BRの選択を支援する表」を参照することをお勧めします。
