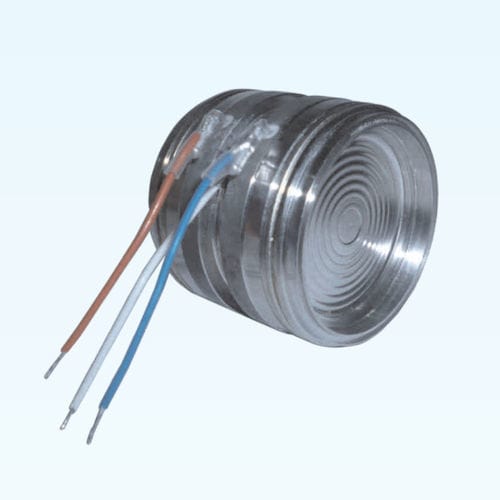

差圧センサ 115C

静電容量式アナログ酸素

モデル115Cは、BCM金属コンデンサ技術に基づく容量性差圧センサです。センシングエレメントは、2枚の固定式コンデンサプレートと1枚の可動式センシングダイヤフラムで構成されています。ダイアフラムは2枚のコンデンサープレートの間に位置し、各コンデンサープレートと一緒に2つの分離した部屋を形成しています。センシングエレメント全体は、シリコンオイルで満たされた316L SS（ステンレス鋼）製のハウジングに収められています。充填されたオイルを通して、測定された圧力は2つの316L SS絶縁ダイアフラムからセンシングエレメントに伝達されることができます。この2つの圧力が異なる場合、センシングプレートはコンデンサープレートの1つに近づくように強制的に動かされます。その結果、センシングプレートと2枚のコンデンサープレートの間の静電容量変化により、電気出力信号を生成することができます。 用途に応じて、このモデルには異なるタイプの充填液が用意されています。センサーの充填液は、一般産業用の標準的なタイプA液、酸素産業用のタイプB液、タバコ産業用のタイプC液のいずれかを使用できます。 115Cは、0～16mbarの差圧（D）から0～410barのゲージ圧（G）まで、幅広い圧力範囲に対応するように設計されています。大口径のダイアフラムにより、粘性のある流体や粒子を含む流体の測定が可能で、腐食性のある媒体にも対応します。より強い腐食性媒体に対応するため、ご要望に応じてタンタル、ハステロイC、モネルのダイアフラムをご用意します。Oリングで密閉できる115Cは、接液部の直径が41.4mmです。
