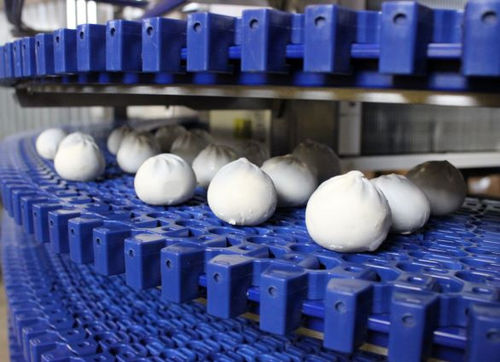

モジュラーベルトコンベヤー

螺旋状食品産業用冷却

スパイラル・コンベヤは、最小限のスペースに最大限の製品を配置することで、大きな利点を提供する。コンベア構造は、駆動機構として機能するドラムと、その周囲を螺旋状に回るモジュラーベルトで構成される。ベルトは支持されたプロファイル上を移動し、ドラムの底に達すると、逆セクションでスパイラル経路の始まりに戻ります。 スパイラルコンベヤの駆動機構は、ドラムの軸をモーター駆動の中空軸に直接接続する方法と、ドラムの軸をチェーン伝動装置を介してモーター駆動の軸に接続する方法の2通りがある。適切な駆動機構の選択は、スパイラルコンベヤの具体的なパラメータによって決まる。 スパイラルコンベヤの特性は、作業内容によって大きく異なります。計算のための初期データ - コンベヤを設置する部門のレイアウト； - 環境条件； - 構造材料； - ベルト上の製品の滞留時間 - 製品の種類； - 製品の容量； - 製品の幾何学的パラメータ - 部門内の他の機器との連携 要件仕様を処理した後、基本的な構造パラメータの計算を実施する： - 段数IMG 1974 - ドラムの直径 - ベルトの幅と種類 - 段の高さ - 巻き方向（時計回りか反時計回りか） - 入出庫コンベアセクションの配置 - 入出庫セクションの長さ - コンベアの出入口の高さ - ドラムの回転速度
