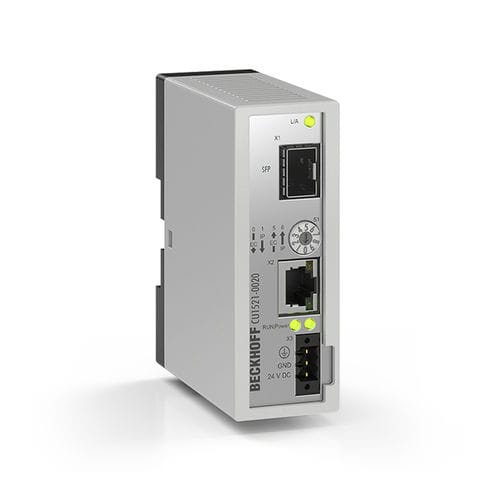

イーサネットポート増設システム CU1521-0020

産業用ファーストイーサネット/100Mbit/s用EtherCAT対応CU1521-0020は、ユニバーサルメディアコンバータ機能を備えた3ポートジャンクションです。2つのSFPスロットには様々なSFP/SFP+モジュールを搭載できます。このため、EtherCATの使用は、どの伝送方向を選択するか、どのSFPモジュールを使用するかに応じて、最も多様な伝送経路で可能になります。EtherCATとの互換性を確保するため、ベッコフが承認したSFPモジュールのみを使用します。メディアコンバータは一定遅延で多方向かつ無衝突に動作し、自己完結型のEtherCATデバイスです。標準的なメディアコンバータとは異なり、CU1521-0020は高速なリンク制御とEtherCATセグメントの安全な終端を保証します。EtherCAT伝送方向 (銅線からSFP、SFPから銅線、SFPからSFP) は通常のイーサネット動作の「リンクロス転送」と同様にロータリースイッチでデバイス上で設定できます。デバイスはSFP無しで納入されますが、SFPダストキャップが挿入された状態で納入されます。 EtherCATシステム内のタスク - RJ45銅線物理層から他の物理層 (SFPモジュールによる) へのメディア遷移とその繰り返し データ転送媒体 - 任意 (SFPモジュールによる); イーサネット/EtherCATケーブル (最低Cat.5)、シールド付き バスインターフェース - SFPモジュールによる; 1 x RJ45 ステーション間距離 - SFPモジュールによる プロトコル - EtherCAT 遅延 - 約1 µs データ転送速度 - 100 Mbit/s 構成 - ロータリースイッチごと 電源 - DC24（18 ～ 30）V、3ピン接続（+、-、PE） 消費電流 DC24 V - 約120 mA 寸法（W x H x D） - 34 mm x 98 mm x 77 mm 重量 - 約150 g
