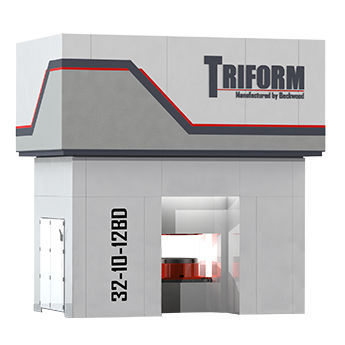

油圧式プレス機 32-10-12DD

パンチ深絞り加工液圧成形

Triform 32-10-12深絞りシートハイドロフォーミングプレスは、12インチのパンチストロークを備え、最大10,000 PSIの正確な成形圧力を直径32インチの成形エリアに均等に配分します。全体的な設置面積を最小限に抑えるため、このプレスは縦型構成で提供され、下部のパンチシリンダーを収容するためのピットが必要となります。 32-10-12DDは、サイクル途中での部品の物理的検査を可能にする独自の「インサイト」ツールや、金型交換時間を短縮する統合ツールチェンジシステムなど、トリフォームファミリーに必要な機能をすべて備えています。このツールチェンジャーには、シャトルとTレールも含まれているため、オペレーターは、少ない労力で複数のツールを同時にステージングし、移動させることができます。これらの機能は、多品種少量生産で生産量を増やしながら、成形時間を短縮するのに役立つように設計されています。 この深絞りシートハイドロフォーミングプレスは、Triformが誇るシンプルな操作性とメンテナンス性を備えています。さらに Triform深絞りシートハイドロフォーミングプレスの特徴 CincinnatiおよびVerson深絞り金型との互換性 システム診断 アラーム処理とロギング マルチレベルパスワード保護 PLC 入出力の視覚化 バッチカウンター 平均サイクルタイマー 最大30ステップ、10,000以上のレシピ保存 圧力とパンチ位置の連続プログラミング リモートサポート用OEMセットアップ画面 Triform深絞りシートハイドロフォーミングプレスのメリット フルードセルモードまたはディープドローモードのどちらでも動作可能 工程途中での目視検査が可能な独自の「インサイト」機能により、部品開発が容易 工程および設計の柔軟性を高め、金型コストを低減
