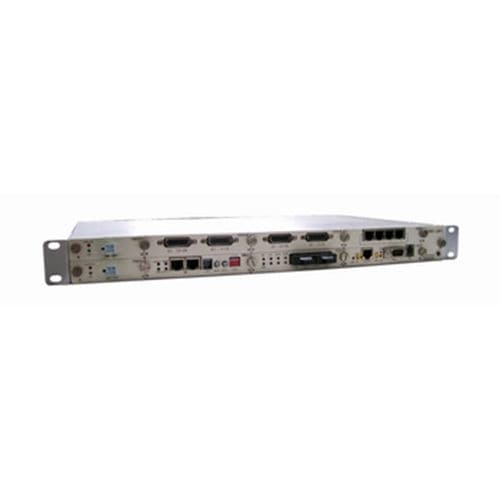

モジュール多重化装置 H9MO-LMFE

光学式バーチャルSDH / MSTP

H9MO-LMFEはキャリアクラス、コスト効率、コンパクト（高さわずか1U）、STM-1/STM-4/STM-16 SDH/MSPPプラットフォームで、メトロおよびアクセスネットワークでのアプリケーション向けに設計されており、サービスプロバイダ向けに従来のTDMおよび最新のデータトラフィックを効率的に伝送することが可能です。 H9MO-LMFEはカードベースのコンパクトなSDH装置で、主にコアSDHネットワークと複数のリモートCPEボックスの間のゲートウェイノードとして設計されています。また、一般的なリングネットワークやメッシュネットワークのマルチサービスSDH ADMノードとして使用することも可能です。H9MO-LMFEの高さ1Uの19インチ幅シャーシには8つのスロットがあり、2つのスロットはDC（1+1）/AC電源用、1つはネットワーク管理カード用、1つはSTM-1/STM-4/STM-16アップリンク用、残りの4つはサービス（STM-1、イーサネット、E1、E3/DS3、V.35など）用のスロットと なっています。 H9MO-LMFEは、以下のような複数のSDHネットワーク機能をサポートしています。 -1+1 MSP、SNCPプロテクションをサポート -管理チャネルはDCC/E1/VC12が可能 -STM-16までサポート -E1 BERTテストが組み込まれています -内部クロック/外部クロック/ラインクロック/クロックホールドオーバー -GFPカプセル化、VC12仮想連結とLCAS、PVLAN、802.1Q VLANとQinQをサポートするイーサネットサービス -大容量クロスコネクト マトリックス、最大46*VC-4までのVC-4レベルのフルクロスコネクション、24*VC-4までのVC-12またはVC-3レベルのフルクロスコネクションをサポート -8*E1アグリゲーションによる64のリモートサイト用イーサネット -252リモートEthernet over 1*E1 アグリゲーション -64イーサネットオーバーSDHアグリゲーション H9MO-LMFEは、異なるポートで以下のサービスをサポートします。 -STM-1o/STM-1e/STM-4/STM-16 -GE/FE(光・電気) -E1/V.35/E3/DS3 ハードウェア・アーキテクチャ スロットの説明 H9MO-LMFEは、アグリゲーションカードとトリビュタリサービスカードで構成されています。
