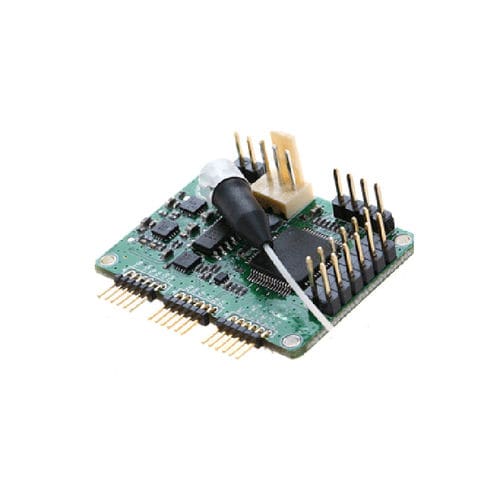

コントローラ カード MZM

Rofea の変調器バイアス コントローラは、さまざまな動作環境で安定した動作状態を保証するために、マッハツェンダー変調器用に特別に設計されています。完全にデジタル化された信号処理方式に基づいて、このコントローラーは非常に安定したパフォーマンスを提供します。 コントローラは、低周波数、低振幅のディザ信号をバイアス電圧とともに変調器に注入します。変調器からの出力を読み取り続け、バイアス電圧の状態と関連するエラーを判断します。以前の測定に従って、新しいバイアス電圧が後で適用されます。このようにして、変調器は適切なバイアス電圧下で動作することが保証されます。 特徴 • Peak/Null/Q+/Q−のバイアス電圧制御 ・任意点のバイアス電圧制御 • 超精密制御: Null モードで最大消光比 50dB。 Q+ および Q- モードで ±0.5◦ の精度 • 低いディザ振幅: NULL モードおよび PEAK モードで 0.1% Vπ Q+ モードおよび Q− モードで 2% Vπ • 高い安定性: 完全デジタル実装による ・薄型：40mm(W)×30mm(D)×10mm(H) • 使いやすさ: ミニジャンパーによる手動操作。 MCU UART2による柔軟なOEM運用 • バイアス電圧を提供するための 2 つの異なるモード: a.自動バイアス制御 b.ユーザー定義のバイアス電圧
