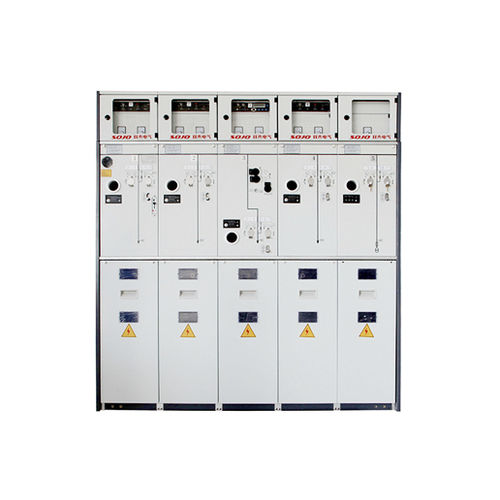

絶縁開閉装置 XGW-12

電圧SF6ガス絶縁配電用

概要 SF6絶縁スイッチギヤは、定格電圧12kVの中電圧配電システムに適しています。SF6絶縁開閉器は、電力供給ネットワークのRMU、故障絶縁スイッチ、およびセクショニング・スイッチとして使用することができます。 配電自動化装置（FTU/DTU）や通信装置を備えていれば、SF6絶縁開閉器はコントロール・センターと通信し、ケーブルの電圧や電流などを測定し、スイッチの動作状態を監視することができます。 説明 すべてのライブパーツとスイッチングメカニズムは、SF6で満たされたエンクロージャに封入されています。この種のスイッチギヤは、外部の周囲条件の影響を受けにくく、信頼性と安全基準が保証されるため、製品はメンテナンスフリーとなっています。 標準モジュールとして、ダイレクトケーブル接続モジュール、サーキットブレーカーモジュール、ロードスイッチモジュール、ロードスイッチとヒューズの組み合わせモジュール、バスバーセクショニングスイッチモジュール、メータリングモジュールが用意されています。本製品は、RMUとしても、トランスフィーダースイッチとしても構成可能です。 製品の特徴 - SF6を絶縁材とし、ステンレス製の筐体に封入しているため、完全に絶縁されており、メンテナンスフリーです。 - 長寿命である。 - 明らかに監視可能なオープン接点。 - 信頼性の高いインターロックで、より安全な操作が可能です。 パラメータ 定格短時間耐電流 20kA, 4s 定格ピーク耐電流 50kA 1分 電源周波数耐電圧 42kV 雷インパルス耐電圧 75kV ガス圧 0.03MPa 機械的耐久性 5000回 保護等級 IP67 年間リーク率 0.1‰
