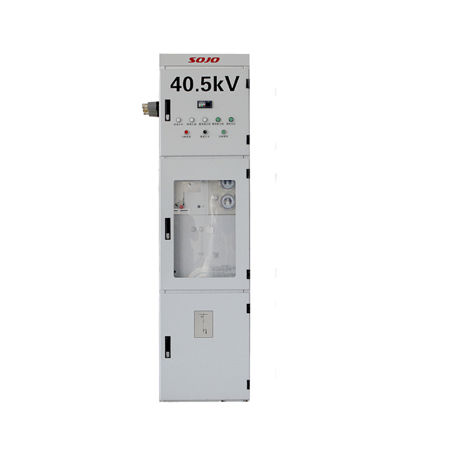

絶縁開閉装置 XGW

高電圧SF6ガス絶縁モジュール式

概要 40.5kV SF6絶縁スイッチギヤは、バスバー、サーキットブレーカー、断路器、ケーブルなどの高電圧部品をガス圧の低いSF6タンクに封入したもので、外部環境の影響を受けにくいため、過酷な環境下での使用が可能です。 この種のスイッチギヤは、まず工場で全体を組み立て、その後現場に納入されるので、現場での設置が容易で時間も節約できます。ランニングコストやメンテナンスコストは、耐久期間中ずっと有効です。 製品概要 製品の特徴 - 小型化 誘電体にSF6を採用し、油性の誘電体よりも小型化を実現。 - 高い信頼性と安全性 誘電体であるSF6を用いた開閉器は、外部環境の影響を受けにくく、信頼性・安全性が高い。外部環境の影響を受けにくく、信頼性・安全性が保証されているため、メンテナンスフリーで、感電や火災の危険性もありません。 - 簡単なメンテナンス 稼動部品や開閉機構はすべてSF6タンクに封入されているため、錆びることがなく、メンテナンスの手間が省けます。また、真空遮断器を採用しているため、メンテナンスフリーです。 - フレキシブルなアプリケーション 標準的なモジュールユニットと柔軟な組み合わせにより、ネットワークノードやターミナルユーザーのあらゆる要求を満たします。 パラメータ 定格短時間耐電流 31.5kA,4s 定格ピーク耐電流 80kA 1分 電源周波数耐電圧 95kV 雷インパルス耐電圧 185kV ガス圧 0.02MPa 機械的耐久性 10000回 IP規格 IP67 年間漏洩率 0.2‰
