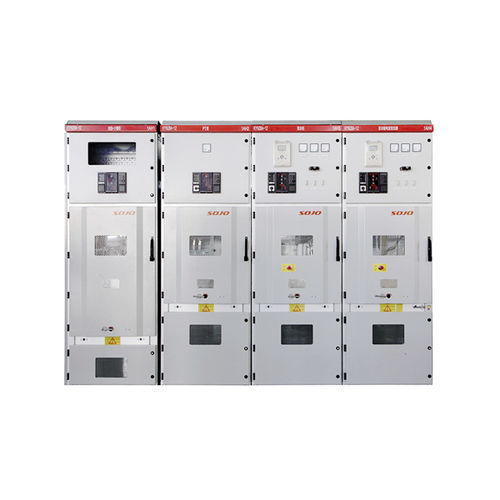

AC開閉装置 KYN28A-12

空気絶縁

概要 KYN28A空気絶縁メタルクラッドスイッチギヤは、交流電力（3-12kV, 50Hz）の分配および受電用で、ABB社のVD4遮断器または国内企業のVS1遮断器を搭載しています。また、回路の制御、保護、監視も可能です。 技術的特徴 1.KYN28A空気絶縁金属クラッド開閉器のボックスは、アルミ・亜鉛メッキ鋼板で作られているため、軽く、強く、美しい。 2.電気的クリアランスは125mmより大きく、複合絶縁の電気的クリアランスは30mmより大きい。 3.中央に配置された回路ブレーカー。 4.完璧な一体型インターロック機構 5.完成された主な系統図、80以上の主回路図 パラメータ 照明インパルス耐電圧 定格短時間耐電流 20～40kA，4S 定格ピーク耐電流 50～100kA 電源周波数耐電圧（1分） 42kV 照明インパルス耐電圧 75kV 定格短絡電流遮断回数 50 機械的耐久性 2000 IP規格 IP4X
