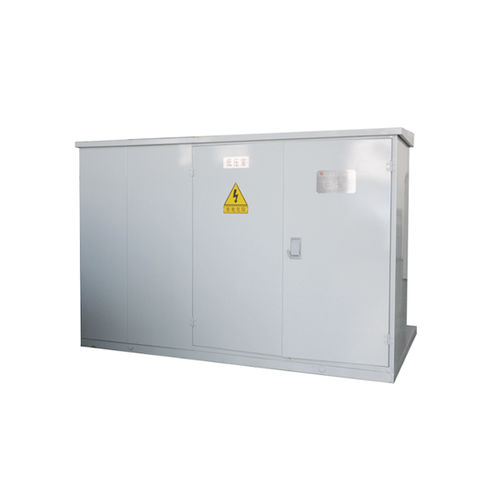

電源変圧器 ZGS11-ZG series

光起電用途用高電圧柱上

概要 ZGS-ZGモジュール式変圧器は、太陽光発電による電力供給の需要拡大に対応するために設計されました。本製品は、35kVパッドマウント型トランスをベースに設計されています。変圧器、ロードスイッチ、高圧ヒューズは、変圧器の筐体の中に設置されており、変圧器の絶縁油が製品全体の絶縁および冷却媒体として使用されています。本製品は小型・軽量であり、設置も容易です。 特徴 変圧器本体とオイルタンクを固定装置で密着させています。高圧線と低圧線の接続は、すべてソフトコンタクト方式を採用しています。タップ線と負荷側タップ切換器の接続は冷間溶接し、ボルトで固定しています。すべての接続部（コイルとバックアップヒューズ、プラグインヒューズ、ロードスイッチなどの接続部を含む）は冷間溶接されている。締結部にはセルフロック式の緩み防止装置が装備されており、長距離輸送時の振動や段差に耐えられるようになっています。設置場所への搬入後、従来の吊り下げ式コアの検査は必要ありません。 変圧器は全密封構造であり、オイルコンセルベータはありません。 筐体には特殊な処理が施されているため、防錆力が高く、風食や塩分を含んだ霧の防止にも優れた性能を発揮します。
