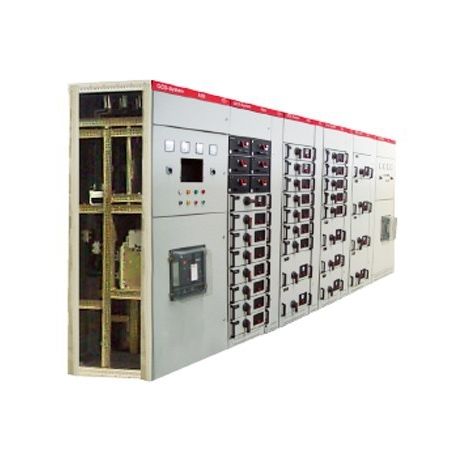

低電圧分電盤 GCS

製品概要 本製品は、三相交流、定格電圧380V以下、定格電流4000Aまでの条件で、配電網、モーターセンター、制御、無効補償などに適用できる国内市場のリーディングポジションにあります。 製品概要 製品の特徴 - 8MFタイプのオープンスチールをフレームに使用し、メインフレームには取り付け穴（E=20mm、100mm、Φ9.2mm）があり、柔軟かつ便利に組み立てることができます。 - バスバーコンパートメント、ケーブルコンパートメント、機能コンパートメントは互いに分離されています。 - 横のバスバーはバスバーの反短絡の抵抗の能力を高める平行モードで整理されます。 - ケーブルコンパートメントは，ケーブルの取り付けに便利な設計になっています。 - 引き出しのモジュラス高さは160mm。引き出しの変化は高さの寸法のみで、幅と奥行きの寸法は常に同じです。そのため、同一機能ユニットの引出しは互換性があります。各ユニットの定格電流は、400A以下となっています。 - OPEN, CLOSED, TEST, DISABLEDの表示は、引き出しのパネルに明示されている。ドロワーユニットには機械的なインターロック装置が装備されている。各ドロワーユニットは独立しており、引出し式と固定式の両方が用意されており、必要に応じてそれらの組み合わせが可能です。 - 筐体の保護レベルはIP30またはIP40ですが、ユーザーのニーズに応じて他のオプションも提供しています。 パラメータ 定格電圧 380V 定格電流 1000(垂直母線)/3150(水平母線) 定格短時間耐電流50kA 定格ピーク耐電流105kA IP定格 IP3X, IP4X
