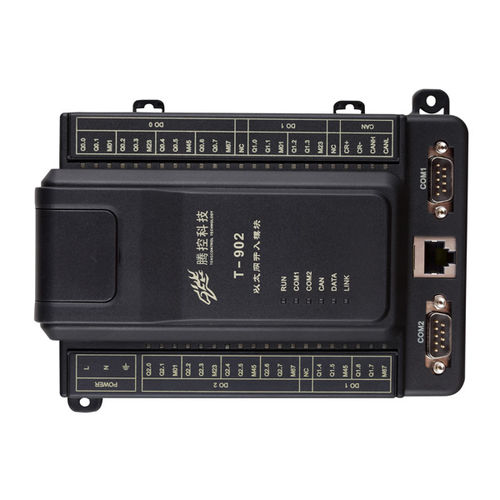

Box型PLC T-902

DINレールデジタルアウトプットリレーアウトプット

寸法 - 169×134×63mm（幅×高さ×奥行き） 重量 - 0.5Kg マウント 標準レールまたはボルト 使用温度 - 40ºCから85ºCまで 入出力機能 内蔵デジタル入力 - 24点 リレー出力 入出力状態表示 - 44個 出力イメージ - 256バイト (デジタル出力は512ビット) 電源 定格電圧 AC220VまたはDC24V レンジ AC90V〜AC250V、50Hz、またはDC24V 定格電流 23mA/220VAC (全デジタル出力フルロード時) 14mA/220VAC (すべてのデジタル出力が無負荷の場合) デジタル出力 出力周辺機器 - リレー出力 出力 - 24 抵抗負荷 - 5A/220VACまたは5A/30VDC 表示器 - 対応する出力がアクティブな場合は、LEDインジケータが点灯し、リレー接点が閉じます。 応答時間 - ≤20ms 機械的寿命 2,000,000定格負荷 通信 イーサネット 1ポート（RJ45、10M/100Mアダプティブ、MODBUS TCP プロトコル） RS232 1ポート（COM0、内部テスト用） RS232/485 2ポート COM2、DB9 RS232直接接続 COM1 の DB9 RS485 （ピン 2 は B、ピン 3 です）。 デフォルトの設定MODBUS RTU の奴隷、ボード・レート 19200,1,8,E の住所 1 缶 1ポート ディップ 8ビット ラン/ストップスイッチ 2スイッチ 運転/停止(停止モードではPLCプログラムのみ停止) 通信表示 6個 メモリ ユーザプログラムメモリサイズ 2Mバイト ユーザデータメモリサイズ 2Mバイト バックアップバッテリーデータメモリ 1Kバイト データバックアップ時間 1年 CPU機能 CPU周波数 48MHz 最大72MHz 最小命令処理時間 4ミリ秒 INT、ビット演算 - 1〜4マイクロ秒 - 浮動小数点演算アルゴリズム - 約40マイクロ秒 - 1msタイマ量 - 制限なし 時計 内部クロック - バックアップ電池
