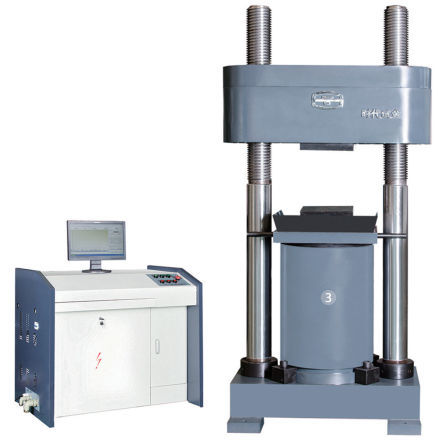

圧縮試験機 YAW-2000D

コンピュータ制御ゴム用コンクリート用

YAW-2000D コンピュータ管理されたサーボ油圧圧縮の試験機は負荷フレーム、サーボ オイルの源、制御キャビネット、コンピュータ等から成っていますあります。それは油圧負荷、負荷を測定する油圧トランスデューサーを自動制御 PC 油圧サーボ システムによってテスト プロセス採用します。PC スクリーン表示はデータ解析、貯蔵および印刷物機能のテスト データそしてカーブを、示します。 負荷フレームは対の一流ねじタワーの構造です; クロスヘッドはねじナットを通って一流ねじによって接続されます。リーディングスクリューの下側はスナップリングとスクリューナットでベースに固定されています。モーターはクロスヘッドに取付けられ、チェーン車輪およびチェーンはナットを回し、クロスヘッドを上下に運転するためにモーターの方向を逆にする。上部プラテンはボルトを通してクロスヘッドに結合され、プレスブロックはベースの中心にオイルシリンダーを固定した。ピストンと作業台はボルトで結合され、下プラテンと球体ベースは嵌合ピンで作業台に固定される。オイルシリンダーにオイルが入ると、ピストンが押し上げられ、作業台が上昇し、プラテンが下降し、試料に力が加わる。 標準 GB/T5224-2003 の条件に従ってまたは超過します。 適用 それはさまざまな材料の圧縮試験に主に使用されます。セメントのような、コンクリート、多様な材料の煉瓦、ゴム製皿、具体的な部品、金属の部品の反圧縮強さ。 - 最大容量(KN)：2000 - 測定範囲：FSの4％-100 - 読書の相対的な間違い: ≤±1 - プラテン間の最大距離 (mm) ：500 - 圧縮のプラテンのサイズ（mm）: 250*250 - 最高。 ピストン打撃（mm）: 200 - 最高。 ピストン速度（mm/min） ：35 - コラムクリアランス (mm) ：540 - オイルポンプモーター出力 (KW) ： 1.5 - ムービングモーター出力(KW) ： 0.75
