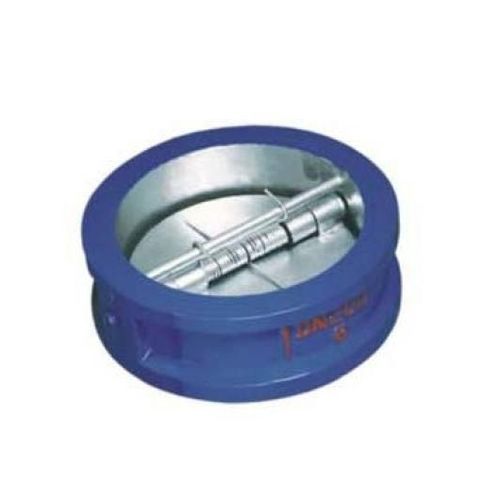

デュアルプレート逆止弁 H46H/Xディスク式逆流防止スプリング
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- デュアルプレート, ディスク式
- 応用
- 逆流防止
- その他の特徴
- スプリング
- 呼び径
最大: 1,200 mm
(47.244 in)最少: 50 mm
(1.969 in)- 圧力
最大: 420 bar
(6,091.6 psi)最少: 20 bar
(290.1 psi)- 温度
最大: 593 °C
(1,099 °F)最少: -46 °C
(-51 °F)
詳細
デュアルプレートチェックバルブ
製品の種類
スイッチバルブ
製品の説明
デュアルプレートチェックバルブ
モデル
H46H/X
サイズ
NPS 2"～48"（DN50～DN1200
動作温度
-46℃～593℃の材料に対応
動作圧力
クラス 150～2500 （PN20～PN420
材料
A216 WCB、WCC; A217 WC6、WC9、C5、C12、C12A、CA15; A351 CF8、CF8M、CF3、CF3M、CF8C、CN3MN、CK3MCUN、CN7M; A352 LCB、LCC; A494 CW-6MC、CU5MCuC、M35-1；A890 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)；ASME B 148 C95800、C95500 .etc.
標準
API 6D、API 594、ASME B16.34
フェイス・トゥ・フェイス
API 6D、API 594
接続端
ASME B16.5、ASME B16.47
テスト標準
API 598、ISO 5208
操作
オート
アプリケーション分野
電力産業、石油精製、石油化学産業、海洋石油、化学工業および等。
シール材
13Cr、STL、ゴム、PTFE
備考1
パイプラインまたは装置内の媒体の逆流を防止するために適用します。
備考2
ばねはディスクを、敏感な移動、よいシーリング特性制御します
---
