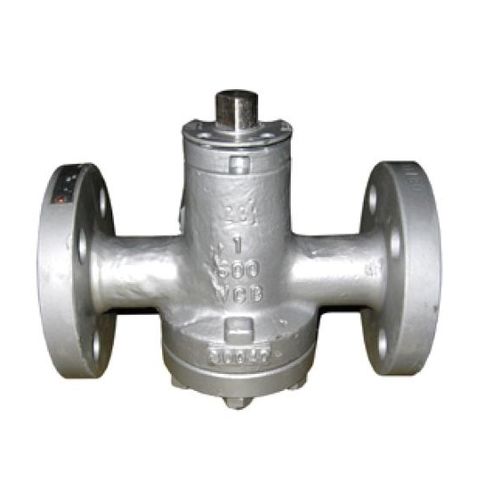

プラグバルブ X47W-150LB(RF)

手動ハンドル付き制御水

プラグバルブ 圧力バランスプラグバルブ (型番：X47W-150LB(RF) マニュアルブック 1 x 用途と仕様 1.1 用途 a.プロダクトはガスおよび液体を含んでいる管で主に適用され、流れる媒体を開け、閉めます。 化学工業、石油および天燃ガスで適用される bx。 2^ 基準 2.1 - API 6D-2002、ASME B16.34-2004による設計。 2.2 - API 6D-2002によるチェックとテスト。 2.3 - ASME B16.5-2003によるフランジ。 2.4 - API 6D-2002 に従って対面します。 2.5 - API 6D-2002 による印。 3> 構造の特徴および働き主義 3.1 構成（型式番号: X47W-150LB （RF 19.20 ネジ 21 ピン 22 キー 23 シール材 24 インジェクタ 25 一方向流出弁 26 緊急シール装置 27 シール材 28 ウォーム 3.2 バルブは、プラグが開いたり閉じたりするように手の車輪によってチャンバー内で回転させます。 3.3 -手の車輪の rotâtes は弁を閉めるために時計回りに回します。 3.4 - 13Cr 窒素またはプラグに適用されるスプレー溶接された硬質合金は、簡単に維持する以外にも、耐久性と長寿命です。 3.5 - 下部カバー boit は最高の位置にプラグを作るためにシールを調整することができます。 3.6-プラグを達成するために、一方通行の出口弁を装備したプラグバルブの下部と上部の両方がCôneの角度に起因する摩擦を防ぐためにプラグ のバランスをとることができます。
