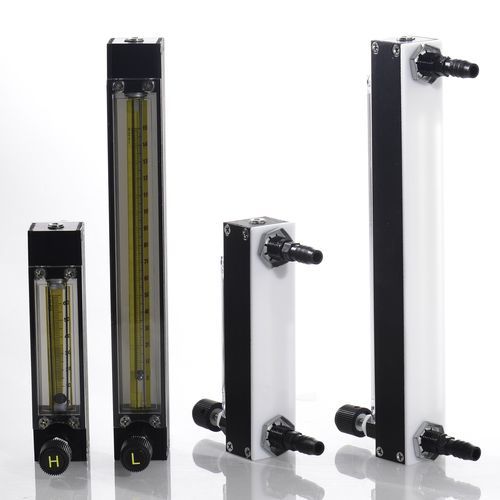

研究室用流量計 H4040 series

実験室での流量測定、パイロットプラントでのプロセスフロー、クロマトグラフィでのキャリアガスの計量、製造工程でのガスの指示・制御、ポンプやフローシステムでの流量指示などに使用します。重壁で耐衝撃性のあるホウケイ酸ガラスで形成されたこの流量計は、200p.s.i.g.までの作動圧力と121℃（250℃）の最高温度で使用することが可能です。目盛りは溶融セラミック製で、精度はフルスケールの±2%以内です。繰り返し精度は0.25%です。均一なテーパーを持つボアには、ガラス、ステンレス、またはカーボロイ製のフロートを安定させるためのリブガイドが内蔵されています。流量測定は、フロートの中心をユニバーサル・スケールに載せて読み取ります。フロートの目盛りは、付属の校正用チャートに記載された流体または気体の流量に対応します。流量計には4種類のスタイルがあります。65mm目盛、サイズ1～6、150mm目盛サイズ1～5。 ミリ目盛は、流量計のフロートが上昇する高さを示し、適切な校正データシートまたはカーブを使用することにより、特定の流量に相関させることができます。この目盛によって、1台の流量計で、さまざまな圧力・温度条件の流体に使用することができます。 流量計は、黒色アルマイトフレームに収納され、ロック時の 回転を防止する独自のチューブロック機構を備えています。また、圧力や真空度によって流量計がずれることはありません。流量計の目盛りは、全長にわたって特殊な拡大窓が設けられており、流量測定値を容易に読み取ることができます。ベンチスタンドとして使用する場合、機器に取り付けるためのチューブのコネクタが後部に取り付けられています。
