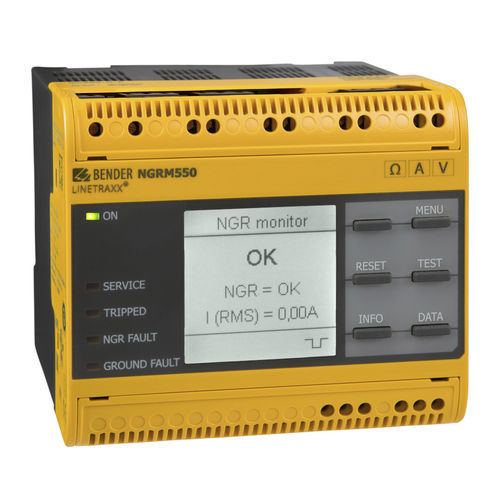

抵抗接地監視システム LINETRAXX® NGRM550

変圧器イーサネットModbus

NGRM550 中性点接地抵抗器モニターは、接地抵抗器の故障や地絡を検出します。これは、商用および産業用電力システムで使用される低抵抗接地変圧器および発電機での使用を意図しています。これらのシステムでは、NGRM550は監視します。 - 中性点接地抵抗器を流れる電流 - 変圧器のスター点と接地間の電圧（NGRを横切る電圧降下） - NGRの故障（オープン）、中性点と接地間の接続の故障を含む 多くのユーザーにとって有益なのは、母国語で快適に値を読み、プログラミングできる多言語ユーザー・インターフェースです。 既存のLRGアプリケーションへの後付けや、新しいLRGパッケージへの工場設置が容易な、理想的なソリューションです。お客様が希望される場合は、内蔵のウェブサーバーを使って簡単にリレーをプログラムすることができます。 NGRM550は、Modbus TCP/IPまたはRTU通信により、監視システムに簡単に接続できます。機能は25 kVと2,000 Aまで拡張されます。 - パッシブおよびアクティブな測定方法によるRNGRの決定 - 設置場所が無通電でもRNGRを継続的に監視可能 - 地絡による警報またはトリップ - 電流INGRの監視 - 電圧UNGRの監視 - イーサネット通信 - ウェブサーバー - 言語選択 (英語、ドイツ語、スペイン語、フランス語) - テストボタン（内部、外部）、トリップ機能付き/なし - 測定信号のFFT分析 - 地絡および抵抗器絡の検出用リレー - 設定可能な時間経過後に設置をシャットダウンするためのリレー - RCMS...と組み合わせてフィーダーの自動シャットダウンが可能 - グラフィカルなユーザーインターフェース - 広い電源電圧範囲 - 最大2,000 m AMSLまでの使用範囲
