DC/DCパワーサプライ SLIMLINE SE

ラックマウントISOモジュール式

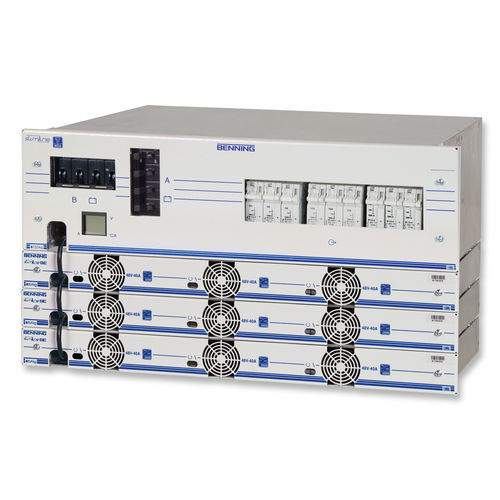

SLIMLINE SE 電源システムは、容量 800W (SLIMLINE 800 SE) および 2000W (SLIMLINE 2000 SE) の各モジュールから構成される。SLIMLINE SE 整流器モジュールは、19 インチ 1U キャリアに搭載されます。各キャリアには、最大 5 つの 48V- 800 SE モジュールまたは 3 つの 48V-2000 SE モジュールを搭載できます。 異なるバッテリ容量と負荷構成のシステムを構築できます。分配モジュールは19インチラックに適合するように設計されており、必要な出力給電数に応じて1Uまたは3Uの高さになります。整流器キャリア、整流器モジュール、バッテリ保護装置、および出力分配装置は、完全なモジュール式 SLIMLINE SE 電源システム（SLIMLINE Modular System ≡SMS）を形成します。 ベニングの最小容量電源システム(SMS 2400 SE)は、1U 19インチキャリアに最大3台の整流器モジュール(48V-800 SE)を収容し、2台目の1U 19インチ筐体にバッテリ保護装置と負荷分配装置(4000 SE)を搭載します。 SMS 4000 SEは最大電力を4000Wに増加します。このシステムは1Uキャリアに最大5台の整流器モジュール（48V-800 SE）とバッテリー保護・負荷分散ユニット4000 SEで構成されます。 48V-2000 SEモジュールを使用すれば、最大6000W (SMS 6000 SE)までの大容量が可能です。1U 19 "キャリアは最大3台の整流器を搭載でき、バッテリ保護および負荷分散ユニット6000 SEと組み合わせることができます。 整流器キャリア6000 SEを3台並列に接続することで、最大18000W（SMS 18000 SE）の容量が得られます。これを3U 19インチバッテリー保護・負荷分散ユニット18000 SEと組み合わせることができます。さらにキャリアを並列接続することで、さらに大きな容量を実現できます。
