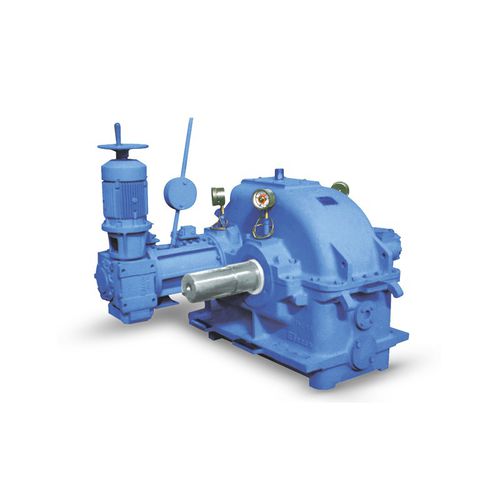

高速歯車減速機

ヘリカル同軸ピニオン軸

ギアユニットは、低速シャフトを左（配列I）または右（配列II）にオフセットして構成することができます。 材質 ギヤユニットのケーシングにはねずみ鋳鉄を使用。ピニオンとホイールは焼入れ鋼。歯切り： シングル(TAD)とダブル(T A)のヘリカル歯は、ケースハードニングされ、最も好ましい噛み合い条件のために研磨、修正されています。 ベアリング シャフトはプレーンベアリングで、ピニオンシャフトのベアリングは調整可能なマルチスライドベアリングです。潤滑油システム： トゥースメッシュとプレーンベアリングは強制給油式です。潤滑油は、ホイール・シャフトに取り付けられたギア式オイル・ポンプ、または独立したオイル・ポンプ・ユニットによって供給される。潤滑油の量はケーシングでは吸収できないため、別途集油タンクが必要となる。ギヤ・ユニットで発生する摩擦熱は、オイル回路内のオイル・フィルター・クーラーによって放散され、そのフィルターは運転中に取り外して清掃することができる。 回転方向： 入力軸と出力軸は逆方向に回転します。ギヤユニットはどちらの回転方向にも供給可能です。ただし、ギアは注文時に指定された方向にのみ組み込まれます。 効率： 出力、比率、回転数によって異なりますが、全負荷で97.8～98.3%の効率を達成できます。 供給範囲 標準設計のギアユニットは、完全に組み立てられた状態で供給されます。以下の計器類は、ギヤユニットに取り付けられるか、または別個のアイテムとして供給されます：各ベアリングシートに温度計付きオイル循環インジケーター1個、給油口に圧力計1個と温度計1個、
