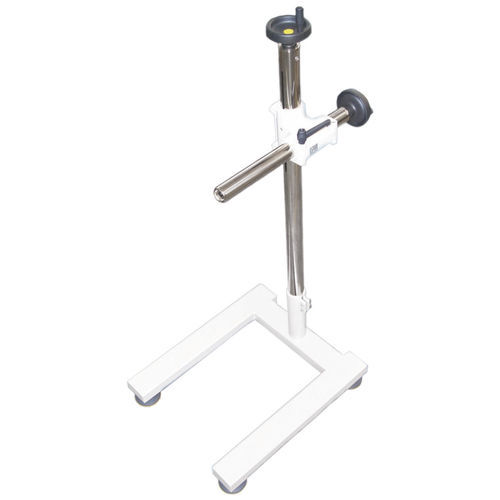

手動ポジショナー 3228

リニア2軸

用途：ウォームスクリュー上のハンドホイールで2軸調整可能なサポートにより、マーキングユニットの頻繁な調整が可能。 供給状態：ニッケルメッキ鋼製支柱2本（電解ニッケルメッキ）、焼入れ鋼製トラピーズネジおよびリードナット、真ちゅう製すべり軸受、アルミニウム製キャリッジ1個、強化ポリアミド製ハンドホイール2個およびレバー2個、鋼製台座1個、亜鉛メッキ鋼製ステム付きポリアミド製脚4個、亜鉛メッキ鋼製ナットおよびボルト。 特徴Tr20ウォームスクリュー、ピッチ4（ハンドホイール1回転＝4mm）。台座はトランスパレットハンドリング用に高さ調節可能。 位置決め精度：±0.3mm/300mm*。 操作STEP-BY-STEP（連続運転不可）。 最大回転数：120rpm。120 rpm; 最大時間: 1 (分; オン/オフ比=1/10 (最大10%).
