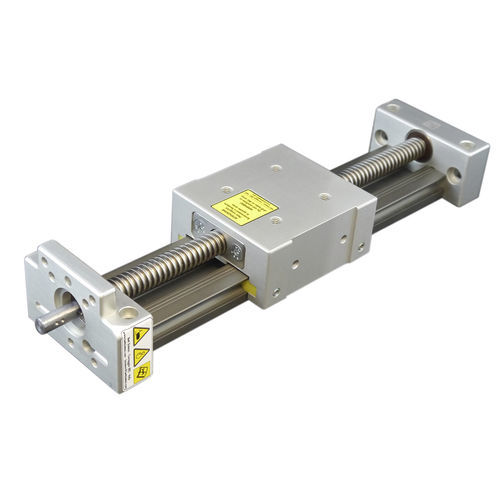

リニア精密スライドテーブル M1P series

台形ねじ手動式モーター駆動

用途：製品フォーマット切り替えのための正確な加工ユニット調整と位置決め、手動駆動。コンパクトなサイズとカスタマイズ可能な長さにより、このリニアテーブルは、剛性と小型化が要求される場合に適しています。 供給状態 ブロンズ色陽極酸化アルミニウム製プロファイル、シルバー色陽極酸化アルミニウム製ヘッド2個、ポリエチレン製スクリューキャップ4個、亜鉛メッキスチール製UNI5939 M6x50固定用ネジ4個、シルバー色陽極酸化アルミニウム製キャリッジ1個、ポリアミド製ローラー2個およびリミットスイッチ用マグネット付き、ステンレス鋼AISI 304製トラペーズネジ付きネジ1個、テクノポリマー製リードナット、残りのナットおよびボルトは亜鉛メッキスチール製。 特徴 ウォームスクリュー、Tr16ピッチ4（1回転＝4直線mm）。 位置決め精度：±0.3mm/300mm*。 キャリッジ軸方向バックラッシ：0.15mm 動作STEP-BY-STEP（連続運転不可）。 最大回転数120rpm。120 rpm、最大時間：1分、オン/オフ比=1/10（最大10％）。 精度は理論値です。精度レベルは実際の使用条件に依存し、ハンドホイール／クランクハンドル／回転カウンターキットまたは接続ジョイントからなる運動学的チェーンの精度、および位置制御システム（エンコーダーなど）の性能に影響されます。
