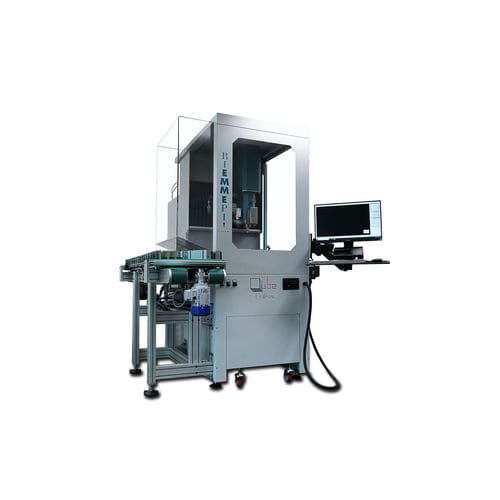

5軸マシニングセンタ QUBE FRAMES

縦型20ツールコンパクト

FRAMESは、アセテートおよび軽合金のフレーム加工用に設計されたQUBEシリーズの高生産性5軸加工機です。他のQUBEシリーズ同様、各軸のストロークが300mmであり、一辺300mmの立方体の加工エリアを形成するという特徴も継承しています。 QUBE FRAMESは、フレーム製造用の5軸マシニングセンタを開発することを目的としており、加工時間の短縮を実現するため、コンパクトで装備しやすく、同時に高速なマシニングセンタを目指しました。 このマシニングセンターは、自動工具交換装置と20本のツールクリブを備えている。 立形液冷スピンドルの出力は2.6kW（S1）、最高回転数は45,000rpm。ツールホルダーはHSK25タイプ、コレットはER16タイプ。 直動軸の最高速度は50,000 mm/min、回転軸の最高速度は30,000度/min。 QUBE FRAMESには自動ワーク搬出入システムが装備されています。ブランクストリップのクレーブには、シングルストップエリアベルトコンベヤが装備されており、最大200枚のブランクストリップを収納することができます。この加工チェントレには、画期的なワーク位置決めシステムが装備されており、ブランクストリップの搬入・搬送サイクルを再プログラムしたり、機械的な調整を行ったりすることなく、さまざまなフレームフロントモデルを加工することができます。 QUBE FRAMESのもうひとつの特別な特徴は、ノーズをオンボードで直接成形できることです。 また、ローディングアームには回転コレットが装備されており、加工中にワークを傾けることで、フレーム前面の両方を加工することができます。
