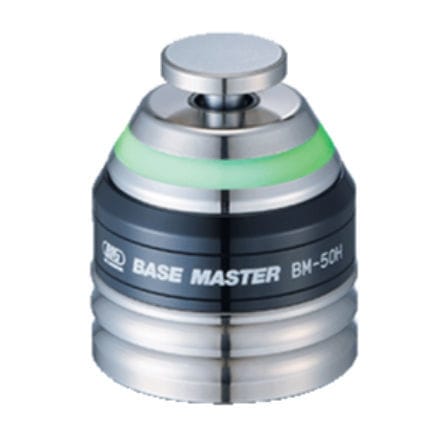

工作機械用位置センサ Base Master Series

リニア磁気コンパクト

ベースマスターシリーズは、ワークのオフセットと工具長を決定する精密タッチセンサーです。ワーク表面または機械テーブルに取り付けることができます。刃先がセンサープレートに接触し、位置を検出するとLEDランプが即座に点灯します。 センサープレートが接触し、指定された距離に達するとLEDランプが点灯。 繰り返し精度±1 µm セットアップ時間を大幅に短縮 コンパクト設計により、迅速かつ容易な取り扱いが可能 センサープレートの安全なオーバートラベルにより、工具の損傷を防止 垂直、水平、あらゆる角度に取り付け可能なマグネットベース ベースマスター 導電性切削工具、ワークピース、工作機械用 高さ精度：2.000 +.0002/0 in 測定可能圧力：3N 最小測定可能な工具径Ø .039 インチ 重量：0.51ポンド ベースマスター・ゴールド50 非導電性切削工具、ワーク、工作機械を含むあらゆる素材に対応。 高さ精度：2.000 +.0002/0 in 測定可能圧力：3N 最小測定可能な工具径Ø .039 インチ 重量：0.53ポンド ベースマスター・ゴールド100 非導電性切削工具、ワーク、工作機械を含むあらゆる素材に対応。 高さ精度： 100 mm +0.01/0 mm 測定可能圧力： 2N 最小測定可能工具径Ø .039 インチ 重量：0.79ポンド ベースマスターマイクロ 非導電性切削工具、ワーク、工作機械を含むあらゆる素材に対応 高さ精度：2.000 +0.0002/0 in 測定可能圧力：0.3N 最小測定可能工具径Ø 0.002インチ 重量：0.53ポンド
