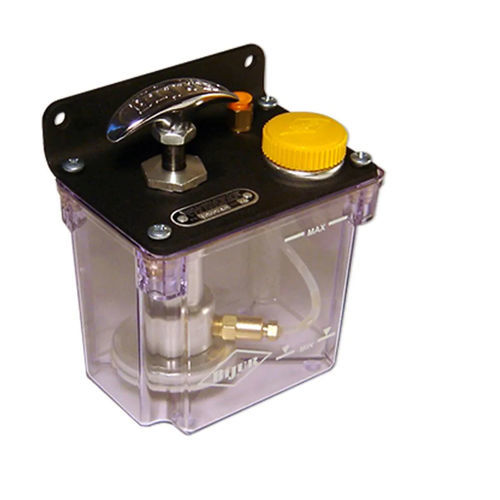

ピストン式ポンプ L5 series

オイル手動移動型

ルブリケーターには、スプリングリターン・ピストンポンプが搭載されています。ティーハンドルが完全に引き上げられると、所定の量のオイルがシリンダーに充填され、ポンプスプリングが圧縮されます。 ポンプスプリングが圧縮され、オイルがシリンダー内に充満します。ハンドルを離すと、オイルが配給システムに送り込まれます。 を供給します。ルブリケーターは、ピストン1ストロークにつき5ccのオイルを供給します。ルブリケーターは、機械メーカーが推奨する間隔で作動させる必要があります。 ルブリケーターは、機械メーカーが推奨する間隔で作動させる必要があります。 始動方法 リザーバを満たし、すべてのベアリングでオイルが自由に流れるまでルブリケーターを操作します。 メンテナンス フィルターの交換 ポンプインレットにあるフィルターは、潤滑システムを保護するもので、6ヶ月ごとに点検する必要があります。 清潔でない場合は、交換します。フィルタを取り外すには、ドライバーでスナップリングをこじ開け、フィルタディスクとスクリーンを取り外 を取り外します。再び取り付けるには、次の順序で挿入します： フィルタ・ディスク・サポート（粗いスクリーン）、フィルタ・ ディスク・スクリーン（細かいスクリーン）、フィルタ・ディスク・ サポート（粗いスクリーン）、フィルタ・ディスク・スクリーン（細かい スクリーン）。 スクリーン（ファインスクリーン）、フィルターディスク、フィ ルタークランプリング、フィルタースナップリング。 サービス部品 サービス部品は、表に示す部品番号と説明で注文してください。完全な部品番号と潤滑油のシリアル文字を含めます。 ルブリケータの完全な部品番号とシリアル文字を銘板に表示された通りに記入してください。例S109 ルブリケーター用フィルターグループ ルブリケータ D3274C シリアル JI 用の S109 フィルタグループ。図面に記載されていない部品を必要とする大規模な修理の場合、ルブリケーターを工場に返送してください。 ルブリケーターを工場に返送し、再組み立てと調整を行います。交換のために新しいルブリケータが必要な場合。 ネームプレートに記載されている部品番号で注文してください。
