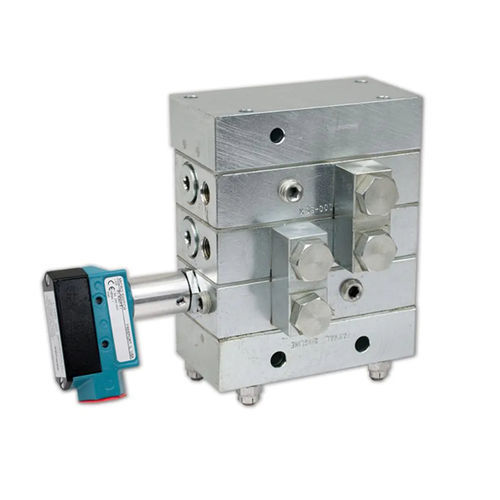

シリーズ3000プログレッシブデバイダバルブマニホールドは、入力されたオイルまたはグリースを分配し、比例させることができます。
をベアリングポイントに供給します。一般的なデバイダバルブマニホールドは、インレットセクション、3~10個のバルブ、エンドセクションで構成されています。
バルブとエンドセクションで構成されています。1つのアセンブリで、最大20箇所の潤滑ポイントに対応できます。マニホールド内のバルブブロックの位置
マニホールド内のバルブブロックの位置は重要ではありませんが、最も大きなブロックはインレットブロックの隣に配置することをお勧めします。
をインレットブロックの隣に配置することをお勧めします。
個々の仕切り弁ブロックは、スライド式の吐出ピストンと内蔵の出口逆止弁を備えています。ブロック
ブロックは、6種類の出力サイズがあります。ブロックの吐出量は、バルブブロックのピストン径を変えることで決定されます。
ブロックの吐出量は、バルブブロックのピストン径を変えることで決まります。バルブブロックは、アセンブリの両端に2つの吐出口があります(ダブル吐出口ブロック)。
を持ち(ダブル・アウトレット・ブロック)、1サイクルの間に2つのアウトレットから定格吐出量を供給します。
を供給します。
シングルアウトレットブロックは、片方の出口が塞がれており(右側、上部に入口)、開いている出口に定格出力の2倍を供給します(左側、上部に入口)。
を供給します(左側、上部に吸込口)。右側のオープンアウトレットの場合は、プラグを外して左側のアウトレットに挿入するだけです。
左側のアウトレットに挿入します。隣接するバルブの外部クロスポートには、出力を結合するためのキットを使用することができます。
出力を組み合わせることができます。
操作方法
個々のバルブブロックは、事前に設定された「プログレッシブ」シーケンスで動作します。動作中、ブロック内のピストンは
ピストンが一巡すると、次のピストンが作動します。
マニホールドバルブブロックは、デバイダーの入口部分に潤滑油が供給されている限り、順次作動します。
ブロックは順次作動します。
潤滑油の流れが遮断されると、ピストンの運動は停止します。
---
