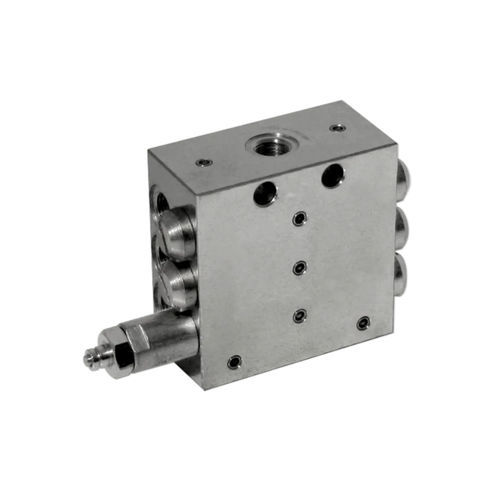

ピストン式バルブ PVB

オイルマニホールドスチール

PVBデバイダバルブは，小型シリーズ順送金給油装置用に設計されています。これは 比較的少量のオイルやグリースを複数の潤滑ポイントに供給するための、コスト効率の良いソリューションです。 比較的少量のオイルやグリースを複数の潤滑箇所に供給するためのコスト低減策です。工作機械、加工機械、プレス機械、紡績機械、印刷機械、包装機械などに使用されます。 包装機械 特徴 + 油・グリース用として設計されたプログレッシブタイプのディストリビューターブロックです。 + 6個から20個の出口を持つマニホールドが用意されています。 + 0.17cc（0.01立方インチ）の正圧で、1サイクルあたりの吐出量 + 使いやすい制御・監視機能 操作方法 シリーズプログレッシブ技術により、一度に1つのピストンだけを動かすことができます。そのピストンの動きによって そのピストンの動きによって、別のピストンが動き、またそのピストンの動きによってすべてのピストンが左端の位置にあるとき (図1）、潤滑油がブロック内に導入され、ピストンAに導かれる。 は右方向に移動し、排出口1から定量的に潤滑油が排出されます（図2）。 ピストンAの動きによって、ピストンBに接続されたポートも開かれる。 ピストンBに潤滑油が入り、ピストンBが右方向に移動し、吐出口8から定量吐出される（図3）。 排出口8から一定量の潤滑油が排出される（図3）。ピストンBの動きによって、ピストンCに接続されたポートが開かれました。 潤滑油はピストンCに供給され、ピストンCを右方向に移動させ、排出口8から計量された量の潤滑油を排出させる。 排出口6から定量的に潤滑油が排出される。同じように排出口4からも潤滑油が排出される（図4）。
