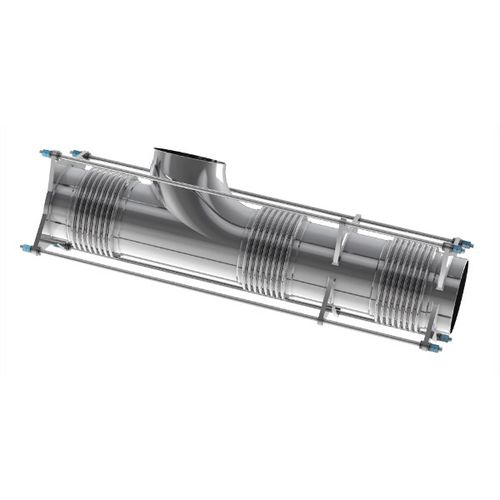

金属製伸縮管継手 BM-PB-ELBOW

円形溶接軸方向

この圧力バランス型金属製伸縮継手は、方向転換が必要な場合に使用され、コントロールロッド付きの伸縮継手は、圧力の力を保持したまま軸方向の動きを吸収しなければなりません。方向転換に使用されるエルボは、同じ面積を持つラインベローズと補正ベローズの間に取り付けられ、圧力の力を支えるように設計されたコントロールロッドで接続されています。横方向の動きに応じて、シングルまたはユニバーサルのラインベローズが使用されます。 特性と特性 設計により、軸方向の動き、横方向の動き、またはその両方を吸収します。 両方向の圧力を保持します。 圧力の力が均衡しているため、固定アンカーを必要としない。 必要最小限のガイド数。 接続された機器に最小限の荷重しか伝えません。 このタイプの伸縮継手の目的は、パイプシステムに固定アンカーが必要ないような方法で、圧力の力を支え、バランスをとることであり、デリケートな機器が接続されたフランジにかかる力と動きを許容レベルまで減らし、軸方向と横方向の動きを吸収することである。
