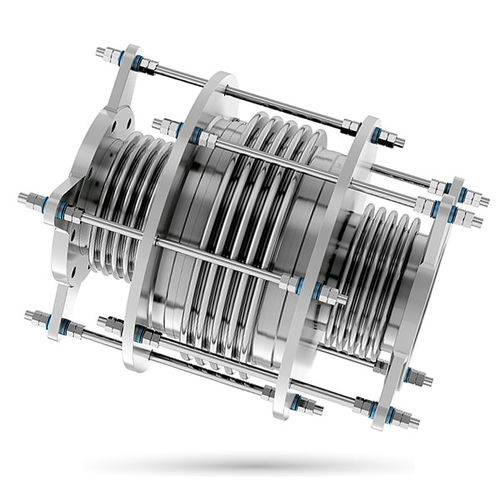

金属製伸縮管継手 BM-PB-IN LINE

円形フランジ取り付け軸方向

この伸縮継手は、圧力の力を保持しながら軸方向と横方向の動きを吸収するように設計されています。このタイプの伸縮継手の基本原理は、コントロールロッドで接続された2つのラインベローズと補償ベローズを使用して、圧力の力を均衡させることです。ラインベローズに作用する圧力の力は、制御棒を通して補償ベローズに作用する力と釣り合います。このタイプの伸縮継手の目的は、配管系に固定アンカーが不要な方法で、圧力の力を支え、バランスをとることであり、デリケートな機器が接続されたフランジにかかる力や動きを許容レベルまで軽減することである。 特徴と特性 設計に応じて、軸方向の動き、横方向の動き、またはその両方を吸収します。 両方向の圧力を保持します。 圧力の力が均衡しているため、固定アンカーを必要としない。 必要最小限のガイド数。 接続された機器に最小限の荷重しか伝えません。 軸方向および横方向の動きを吸収する必要があるが、アンカーを設置するスペースがない場合、またはそのような設置は非常にコストがかかる場合に使用される。
